Анализ работы систем СДЦ и измерения дальности РЛС 1РЛ33М3 при формировании импульсов синхронизации

С другого выхода импульс подается на запуск:

системы поиска при масштабе 15 км;

генератора импульсов блока Т-18М при работе системы поиска на масштабе 20 км.

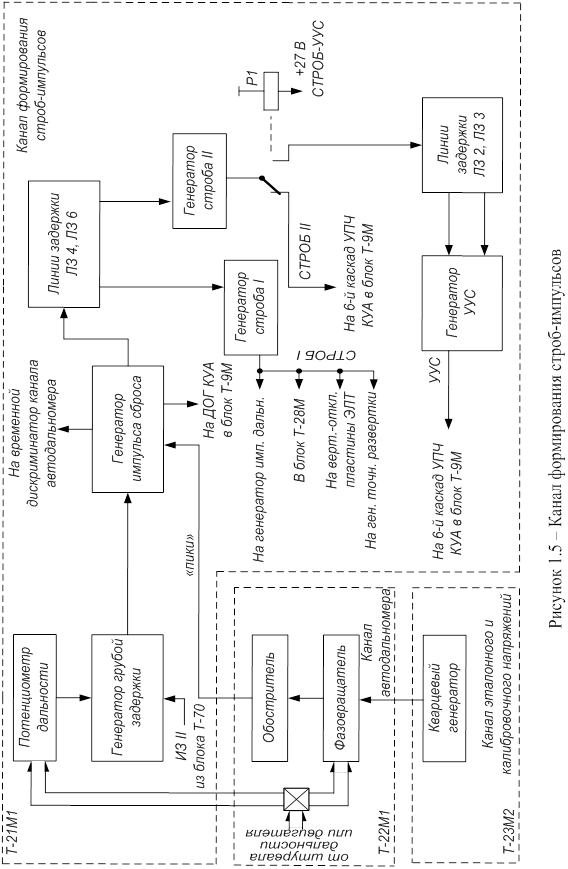

Канал формирования строб-импульсов (рисунок 1.5) предназначен для формирования подвижных импульсов сброса, строба I, строба II, ультраузкого строба (УУС).

Канал запускается импульсами запуска II (рисунок 1.1), которые поступают на генератор грубой задержки (фантастрон), представляющий собой генератор линейно-падающего напряжения со схемой сравнения. При поступлении импульса запуска II фантастрон вырабатывает линейно-падающее напряжение, которое подается на схему сравнения, куда подается также постоянное управляющее напряжение с потенциометра дальности, величина которого обратно пропорциональна дальности, установленной по шкалам дальности блока механизма дальности Т-22М1. В момент равенства этих напряжений генератор грубой задержки вырабатывает подвижный селектирующий импульс длительностью 6,7 мкс, амплитудой не менее 50 В, временное положение которого грубо определяет дальность до цели, если электрические визиры на развертках дальности совмещены с отметкой от цели. Этот импульс подается на генератор импульсов сброса, куда подаются также подвижные "пики" 150 кГц с блока Т-22М1. Генератор импульса сброса представляет собой ждущий блокинг-генератор с лампой запуска, выполняющей одновременно роль временного селектора.

В момент совпадения подвижного селекторного импульса с одним из "пиков" генератор формирует импульс сброса, длительностью примерно 1,5 мкс, амплитудой не менее 60 В, который поступает на временной дискриминатор, а через катодный повторитель на схему ДОГ блока Т-9М и на линии задержки ЛЗ21-4 и ЛЗ21-6. Линии задержки имеют два вывода. С одного из выводов импульс сброса, задержанный на 3,4 мкс, поступает на запуск генератора импульса строба I. С другого вывода импульс сброса, задержанный на 4,4 мкс, поступает на запуск генератора строба II.

Схемы обоих генераторов одинаковы и представляют собой ждущие блокинг-генераторы с лампами запуска и ограничителями выходных импульсов.

Генератор импульса строба I вырабатывает положительный видеоимпульс длительностью 6,7 мкс, амплитудой порядка 100 В, который поступает на генератор импульсов дальности и на катодный повторитель. С выхода катодного повторителя импульс строба I подается:

в блок Т-28М для создания подвижных стробных меток дальности;

через контакты переключателя в положении "РАБОТА" на вертикально-отклоняющие пластины для создания электрического визира на развертке грубой дальности;

на управляющий электрод электронно-лучевой трубки для подсвета прямого хода развертки точной дальности;

через контакты переключателя в положениях "РАБОТА" и "КАЛИБРОВКА" на запуск генератора развертки точной дальности.

Генератор импульса строба II вырабатывает положительный видеоимпульс длительностью не более 3,9 мкс, амплитудой не более 75 В, которые подаются к контактам реле. Реле управляется тумблером СТРОБ - УУС и кнопкой АВТОМ. на рукоятке управления блока Т-55М.

Если тумблер поставлен в положение "СТРОБ", то независимо от того, нажата или нет кнопка АВТОМ., импульс строба II будет поступать на шестой каскад УПЧ канала угловой автоматики блока Т-9М (реле обесточено).

Если нажата кнопка АВТОМ. и тумблер поставлен в положении "УУС", то реле срабатывает и импульс строба II поступает на линии задержки ЛЗ21-2 и ЛЗ21-3, которые имеют 2 вывода с различным временем задержки. Импульс, задержанный на 1,3 мкс, запускает генератор УУС, который собран по схеме ждущего блокинг-генератора с лампой запуска, каскадом срыва и ограничителем выходного напряжения. Импульс строба II, задержанный на 1,6 мкс, поступает на срыв генератор импульса УУС. Таким образом, генератор импульса УУС вырабатывает видеоимпульс положительной полярности длительностью не более 0,3 мкс, амплитудой не более 100 В, который через контакты реле поступает на блок Т-9М для стробирования шестого каскада усилителя промежуточной частоты канала угловой автоматики приемной системы.
