Анализ работы систем СДЦ и измерения дальности РЛС 1РЛ33М3 при формировании импульсов синхронизации

"Пики" напряжения поступают в канал формирования импульса запуска II, канал формирования импульсов запуска передатчика, ЧПК и ТРУ, а также на фазовращатель канала автодальномера в качестве эталонного напряжения.

На генератор селектирующего импульса поступают импульсы запуска I положительной полярности амплитудой не менее 30 В, длительностью 1,2 мкс и неподвижные "пики" частотой 150 кГц (рисунок 1.3). Генератор селектирующего импульса представляет собой два ждущих мультивибратора.

Первый ждущий мультивибратор запускается импульсом запуска I и срывается первым пиком, следующим за импульсом запуска I.

Задним фронтом выработанного импульса запускается ждущий мультивибратор, который вырабатывает селектирующий импульс длительностью 8 мкс, амплитудой не менее 30 В. Этот импульс подается на генератор импульсов запуска II, куда также поступают неподвижные "пики" частотой 150 кГц. Генератор представляет собой ждущий блокинг-генератор с лампой запуска, которая выполняет также роль временного селектора.

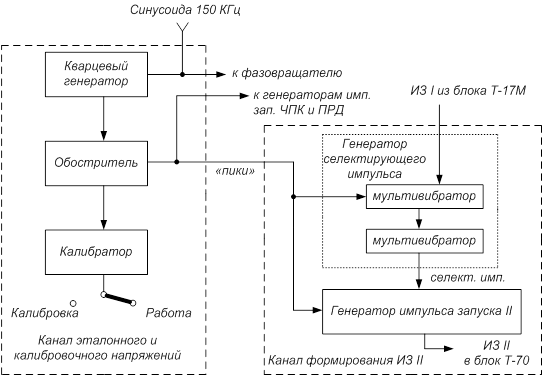

Рисунок 1.3 - Канал формирования импульсов запуска II.

Канал эталонного и калибровочного напряжений.

Схема электрическая функциональная

В момент совпадения селектирующего импульса с одним из пиков генератор вырабатывает импульс запуска II длительностью 1,5 мкс, амплитудой не менее 40 В.

Так как работу канала формирования импульса запуска II обеспечивают два несинхронных генератора (кварцевый генератор и генератор импульса запуска I), то период повторения импульсов запуска II может изменяться относительно периода импульсов запуска I в пределах 6,7 мкс. В дальнейшем импульс запуска II поступает в аппаратуру опознавания (блок Т-70), в котором задерживается на 13,5 мкс. Задержанные импульсы запуска II поступают в канал формирования импульсов запуска передатчика (ИЗП), ЧПК и ТРУ, временное положение которых жестко связано с определенной фазой эталонного напряжения, а также в канал формирования строб-импульсов.

Канал формирования импульсов запуска передатчика, ЧПК и ТРУ (рисунок 1.4) предназначен для выработки импульсов запуска ЧПК, импульсов запуска ТРУ и импульсов запуска передатчика.

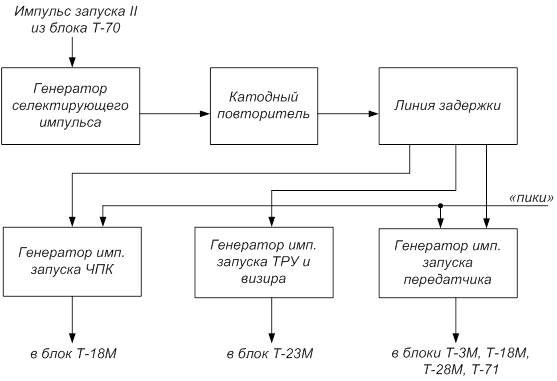

Рисунок 1.4 - Канал формирования импульсов запуска передатчика, ЧПК и ТРУ. Схема электрическая функциональная

На вход генератора селектирующего импульса подается импульс запуска II, задержанный в блоке Т-70 на 13,5 мкс (рисунок 1.1).

Генератор представляет собой ждущий блокинг-генератор с лампой запуска. Под действием импульсов запуска II он вырабатывает селектирующие импульсы длительностью 6,7 мкс, которые через катодный повторитель подаются на трехотводную линию задержки.

Катодный повторитель обеспечивает согласование выходного сопротивления генератора с входным сопротивлением линии задержки. Селектирующий импульс, задержанный линией задержки на 9-11 мкс, поступает на генератор импульсов запуска ЧПК, куда поступают также "пики" напряжения частотой 150 кГц. Генератор импульсов запуска ЧПК представляет собой ждущий блокинг-генератор с лампой запуска, выполняющей одновременно роль временного селектора. В момент совпадения селектирующего импульса с третьим "пиком" генератор вырабатывает импульс запуска ЧПК длительностью 1,5 мкс, амплитудой 100 В, задержанный относительно импульса запуска II на 13,4 мкс. С выхода генератора импульс запуска ЧПК поступает в блок Т-18М на запуск генератора импульсов канала формирования разверток потенциалоскопов в масштабе 15 км и на запуск канала контрольного сигнала.

С другого выхода линии задержки селектирующий импульс, задержанный на 25 мкс, подается на генератор импульсов визира и запуска ТРУ, который представляет собой ждущий блокинг-генератор с лампой запуска. Под действием селектирующего импульса генератор вырабатывает импульс запуска ТРУ длительностью не более 1,5 мкс и амплитудой не менее 75 В. Эти импульсы подаются в блок Т-23М2 на запуск генератора пилообразного напряжения и через высокочастотный разъем Ф21-1 - на запуск тренировочного устройства.

Селектирующий импульс, задержанный линией задержки на 28-31 мкс, поступает на генератор импульса запуска передатчика (ИЗП), куда подаются также "пики" частотой 150 кГц. Генератор ИЗП представляет собой ждущий блокинг-генератор с лампой запуска, выполняющей одновременно роль временного селектора. В момент совпадения селектирующего импульса с шестым "пиком" генератор вырабатывает импульс запуска передатчика. Генератор ИЗП имеет два выхода. С одного выхода импульс подается на запуск передатчика.
