Анализ работы аналога модернизируемого устройства

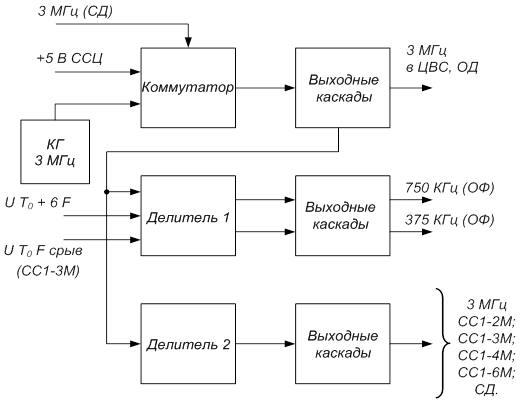

Рисунок 1.6 - Функциональная схема субблока СС1-1М

Работа субблока СС1-2М рассматривается по функциональной схеме, приведенной на рисунке 1.7 Для формирования периода повторения, изменяющегося по синусоидальному закону, в субблоке СС1-2М имеется четырехразрядный реверсивный счетчик вобулятора, состояние которого меняется каждый период повторения импульсом запуска F (125). Установкой режима работы реверсивного счетчика управляет схема коммутации режимов (СКР).

В штатном режиме код вобулятора постоянен и равен 15 (на всех четырех разрядах единицы). В режиме вобуляции код вобулятора меняется от 0 до 15 и обратно. Направление счета счетчика определяется схемой смены реверса (ССР).

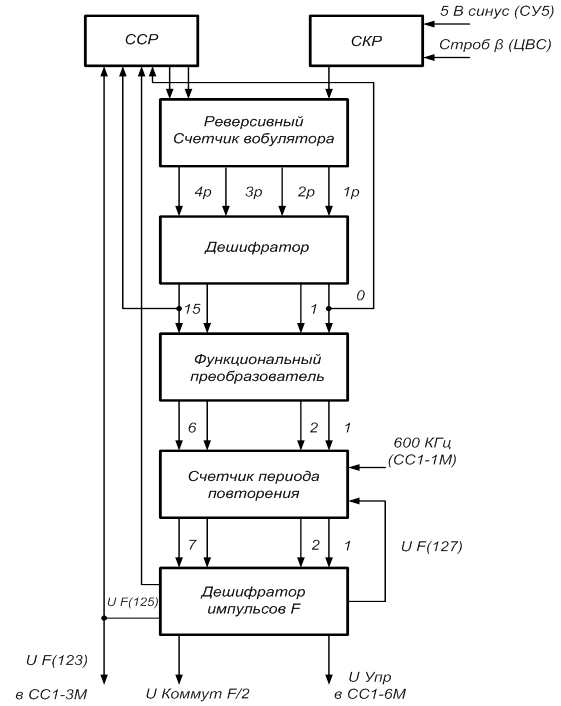

Рисунок 1.7 - Функциональная схема субблока СС1-2М

При наличии логического "0" на нулевом выходе вобулятора, схема смены реверса, импульсом запуска F (123) переводится в состояние работы счетчика на суммирование. В результате логический "0" появляется поочередно на 0 - 15 выходах дешифратора вобулятора. При появлении логического "0" на 15 выходе дешифратора, схема смены реверса переводится в состояние работы счетчика на вычитание, обеспечивая поочередное появление логического "0" от 14 до 0 выходов дешифратора вобулятора.

Каждое состояние дешифратора схемой функционального преобразования, преобразуется в определенный код, который управляет коэффициентом пересчета (Ксч.) счетчика периода повторений F. Опорным сигналом счетчика периода повторения служат импульсы частотой 600 кГц субблока СС1-1М. Срыв счетчика периода повторения осуществляется импульсом F (127) с выхода дешифратора импульсов F.

Таким образом, с выхода дешифратора импульсов F снимаются управляющие импульсы, период повторения которых принимает поочередно одно из 16 значений.

Выработка импульсов синхронизации СОЦ.

Импульсы синхронизации СОЦ вырабатываются субблоком СС1-3М (рисунок 1.8).

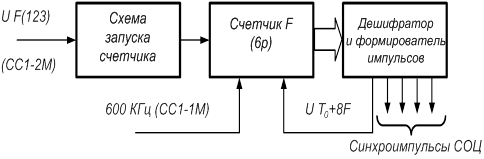

Рисунок 1.8 - Функциональная схема субблока СС1-3М

Формирование импульсов осуществляется с помощью счетчика F. Запуск счетчика производится импульсом F (123) субблока СС1-2М, который определяет период повторения синхроимпульсов. Опорной частотой счетчика является частота 600 кГц, поступающая с субблока СС1-1М. Конец работы счетчика F привязан к импульсу Т0 + 8F.

Счетчик F преобразует последовательность импульсов с частотой 600 кГц в двоичный код. В соответствии с кодом, поступившим в дешифратор, вырабатываются первичные импульсы, определяющие временную расстановку и длительность синхроимпульсов. Формирователь импульсов преобразует первичные импульсы дешифратора в синхроимпульсы. Ряд синхроимпульсов формируется с помощью RS-триггеров на основе двух первичных синхроимпульсов с выхода дешифратора. Импульсы запуска и срыва системы ОГ усиливаются по мощности в выходных каскадах, собранных на транзисторных сборках субблока СС1-5М, до амплитуды 15 В.

Выработка импульсов синхронизации ССЦ.

Формирование импульсов синхронизации ССЦ осуществляется в субблоке СС1-4М (рисунок 1.9).

Синхронизация работы ССЦ осуществляется импульсами частоты F/2. Условно можно выделить три направления, где осуществляется выработка импульсов синхронизации ССЦ.
