Первое направление. Для выработки импульсов синхронизации F/2 используется код счетчика F субблока СС1-3М, который поступает на дешифратор F/2 субблока СС1-4М. Запуск дешифратора F/2 осуществляется импульсом коммутации F/2 субблока СС1-2М. С выхода дешифратора снимаются первичные импульсы, которые используются для формирования синхроимпульсов ССЦ, а также импульс Т0 - 33 F/2 - для формирования импульса "Запуск развертки ОИ".
Второе направление. Первичные импульсы дешифратора F субблока СС1-3М с частотой F поступают на вход селектора F/2 субблока СС1-4М. Частота следования первичных импульсов схемой селекции делится пополам за счет подачи на него импульса коммутации F/2 субблока СС1-2М. В результате на выходе селектора субблока СС1-4М получаются импульсы с частотой F/2.
Третье направление. Для формирования импульса Т0 + 133 F/2 служит счетчик субблока СС1-4М. Запуск счетчика осуществляется импульсом Т0 F/2 с селектора, а срыв - Т0 + 140 F/2 с дешифратора этого счетчика. Опорным сигналом счетчика является сигнал частотой 600 кГц субблока СС1-1М. На выходе дешифратора кроме импульса Т0 + 133 F/2 вырабатывается импульс Срыв ОИ с частотой F/2.

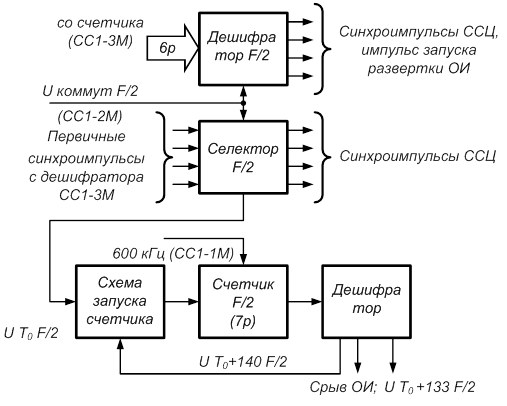

Рисунок 1.9 - Функциональная схема субблока СС1-4М
Таким образом наряду с импульсами синхронизации ССЦ вырабатываются импульсы управления системой ОИ СОЦ, имеющие частоту F/2.
