Анализ возможности использования корректирующих кодов

Корректирующая способность циклического кода определяется видом образующего многочлена. Исходным при выборе этого многочлена является кодовое расстояние α, которым должен обладать формируемый циклический код. Величина α определяет необходимое количество проверочных символов в комбинации - степень образующего многочлена р (х). Многочлен р (х), кроме того, должен являться одним из неприводимых многочленов (многочленов, не делящихся ни на какой другой многочлен), являющихся сомножителями разложения бинома

(2.18)

В таблице 3, заимствованной из [16], представлены все неприводимые многочлены до шестой степени включительно и некоторые многочлены от седьмой до десятой степени.

Рассмотрим в качестве примера процессы кодирования и декодирования циклическим кодом, содержащим к =4 информационных символов и имеющим кодовое расстояние α =3, то есть исправляющим однократные или обнаруживающим двукратные ошибки.

Для обеспечения α =3 кодовая комбинация должна содержать q =3 проверочных символа. При этом значностъ кода n=k+q=4+3=7. Из таблицы 3 выбираем образующий многочлен

p (x) = x3+x+1.

Предположим, что необходимо закодировать комбинацию 1011. Комбинации соответствует многочлен G (x) = x3+x+1. В соответствии со вторым из рассмотренных способов кодирования умножим этот многочлен на x3

x3G (x) = x6+x4+x3.

Разделим x3G (x) на р (х) и найдем остаток R (x)

Остаток R (x) = x2. Искомый многочлен F (x) = x3G (x) +R (x) =x6+x4+x3+x2, что соответствует двоичной комбинации 1011100.

Допустим, что при передаче оказался искаженным символ в шестом разряде комбинации, то есть принята комбинация 1111100. В процессе декодирования производится деление многочлена, соответствующего принятой комбинации, на образующий многочлен. Выполним это деление, пользуясь только коэффициентами многочленов:

Остаток, отличный от нуля, свидетельствует о наличии ошибки в принятой комбинаций. В рассматриваемом примере остаток может состоять из трех элементов (максимальная степень R (x) равна 2), которые в зависимости от номера искаженного символа образуют одну из семи комбинаций, не считая нулевой - 000. Следовательно, по виду остатка можно определить номер любого из 7 символов принятой комбинации, который окажется искаженным, и внести исправления.

Кодирующее устройство циклического кода состоит из двух основных узлов, один из которых обеспечивает умножение исходного многочлена на xq, а во втором производится деление произведения xqG (x) на P (x).

Первый узел представляет собой сдвигающий регистр, не отличающийся какими-либо особенностями. Деление на неприводимый многочлен Р (х) рассмотрим подробнее. Из примера (2.19) видно, что деление заключается в последовательном сложении по модулю два делителя вначале со старшими членами делимого, затем со старшими членами (начиная с первого значащего члена) получившегося остатка, и так до тех пор, пока степень остатка не станет меньше степени делителя.

Такая последовательность операций при делении любого многочлена на многочлен P (x) может быть осуществлена сдвигающим регистром с обратными связями, образованными сумматорами по модулю два.

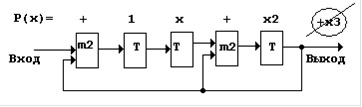

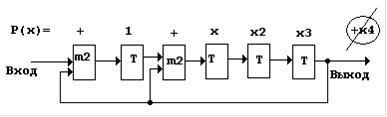

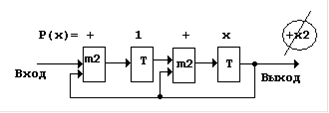

На рисунке 14 представлены функциональные схемы регистров с обратными связями, соответствующие различным неприводимым многочленам Р (х). Регистры содержат q ячеек (степень многочлена Р (x)) и (z-1) встроенных сумматоров по модулю два, где z - количество членов многочлена Р (х).

На каждую ячейку регистра подаются тактовые импульсы. На схеме эти цепи не показаны. Если записать многочлен P (x), начиная с младшего члена, перед которым поставить знак плюс, и старший член вместе со знаком плюс отбросить, то местоположение сумматоров по модулю два на функциональной схеме будет определяться этой записью. Сумматор для сложения старших разрядов многочлена P (x) и последовательности информационных символов не нужен, так как результат сложения старших разрядов делимого и делителя равен нулю (2.19).

P (x) =x2+x+1

P (x) = x3+x2+1

P (x) = x4+x+1

Рисунок 14

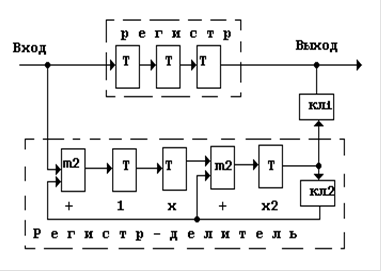

На рис.15 представлена схема кодирующего устройства циклического кода (7/4) с образующим многочленом P (x) =x3+x2+1.

Рисунок 15

Схема работает следующим образом. Информация на вход кодирующего устройства поступает в последовательном коде. Для деления многочлена xqG (x) в рассматриваемом примере требуется 7 тактов. В течение первых трех тактов оба регистра заполняются информационными символами (эта операция эквивалентна умножению G (x) на xq). Затем в течение последующих 4 тактов происходит деление информационной последовательности на образующий многочлен, и на выход поступают все 4 информационных символа комбинаций. Ключ 1 при этом закрыт, а ключ 2 открыт.
