Исследование принципов электросвязи и различных видов модуляций

Тогда закодированная фамилия с разделительным знаком -1 будет выглядеть следующим образом:

ПАНЧЕНКО - 0000 -1 1 -1 10 -1 0011 -1 00 -1 10 -1 010 -1 0.

В) Средняя длина кодового слова без разделительных символов равна:

Г) Выигрыш, даваемый статистическим кодированием по сравнению с равномерным кодированием, определяется как отношение количества символов, использованных при равномерном кодировании фамилии, к количеству символов, использованных при статистическом кодировании с учётом разделительных символов.

Статический код - 19 символов

Равномерный код - 5*8=40 символов

(4)

Д) код Шеннона-Фано

Кодирование по методу Шеннона-Фано осуществляется таким образом:

все буквы записываются в порядке убывания их вероятностей. Затем вся совокупность букв разбивается на две примерно равновероятные группы. Всем буквам верхней группы приписывается первый кодовый символ «1», а буквам нижней группы - символ «0». Затем каждая группа аналогичным образом разбивается на подгруппы по возможности с одинаковыми вероятностями, причём верхним подгруппам в обеих группах приписывается символ «1», а нижним - символ «0». Эта процедура осуществляется до тех пор, пока в каждой подгруппе не останется по одной букве.

Кодирование по методу Шеннона-Фано приведено в таблице 4, где изображён граф одноимённого кода.

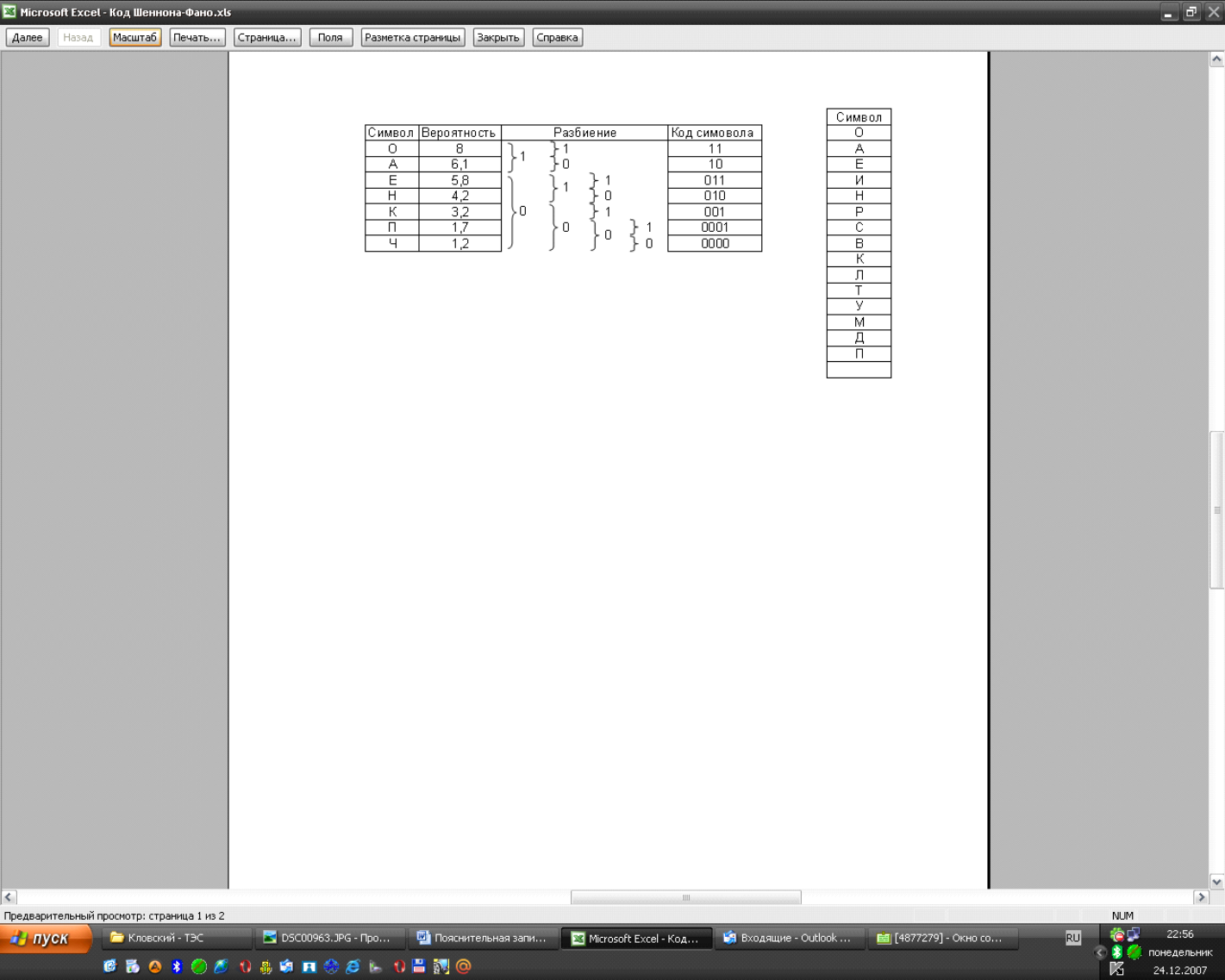

Таблица 4. Граф кода Шеннона-Фано

Тогда, закодированная кодом Шеннона-Фано, фамилия будет выглядеть следующим образом:

ПАНЧЕНКО - 0001.1. 10.1. 010.1. 0000.1. 011.1. 010.1. 001.1. 11

Рассчитаем среднюю длину кодового слова при передаче только букв своей фамилии этим кодом:

Рассчитаем выигрыш, даваемый кодированием таким кодом по сравнению с равномерным кодированием. Он определяется по формуле (4).

аналоговый модулированный колебание связь кодирование

ЗАДАНИЕ 2

Необходимо:

а) разработать структурную схему системы связи для заданного вида модуляции и способа приёма;

б) предполагая, что передаваемый информационный сигнал является аналоговым с шириной спектра F, описать преобразования, которым он подвергается в АЦП при переходе к цифровому ИКМ сигналу. Число уровней квантования М, код двоичный;

в) определить тактовый интервал, где Тт - длительность единичного элемента кодовой комбинации и скорость передачи информации ИКМ сигнала в N-канальной цифровой системе передачи;

г) определить полосу пропускания канала системы связи;

д) нарисовать схемы модулятора и демодулятора в соответствии с заданным модуляции и способом приёма. Записать алгоритмы их работы;

е) нарисовать осциллограммы и спектральные диаграммы сигналов на выходе модулятора и демодулятора;

ж) определить интервал дискретизации Тд сигнала, верхнюю частоту спектра аналогового сигнала взять равной Fд=F, квантование - равномерное, код - двоично-симметричный;

и) учесть использование одного канального интервала для передачи синхросигнала;

к) составить кодовые комбинации цифрового ИКМ сигнала в соответствии с заданным числом уровней квантования М соответствующих уровням номера своего варианта с положительным знаком и половине номера варианта с отрицательным знаком.

Исходные данные:

вид модуляции и способ приёма: ДЧМ (оптимальный когерентный прием);

F=20 кГц;

М=256;

N=13.

Структурная схема системы связи

Система электросвязи - совокупность технических средств и среды распространения сигналов, обеспечивающих передачу сообщений от источника к потребителю.

Сообщение - совокупность знаков, отображающих ту или иную информацию.

Сигнал - процесс изменения во времени физического состояния какого-либо объекта, служащий для отображения, регистрации и передачи сообщений.

Дискретный сигнал - сигнал, представляющий собой функцию х(t), принимающую только определенные дискретные значения х (например, 1 и 0).

Непрерывный сигнал - сигнал, который может принимать любые уровни в некотором интервале.

Рисунок 2.1 - Структурная схема системы связи

Система связи включает в себя:

ИС - источник непрерывных сообщений b.

Сообщ/сигн. - преобразователь непрерывных сообщений b в аналоговый первичный сигнал Ua(t).

АЦП - аналого-цифровой преобразователь, преобразующий аналоговый первичный сигнал Ua(t) в цифровой сигнал Uц(t).

Кодер - для кодирования кодовых комбинаций простого кода цифрового сигнала помехоустойчивым кодом с проверкой на четность.

Модулятор - для преобразования первичного цифрового сигнала Uцк(t) во вторичный высокочастотный сигнал S(t), соответствующий параметрам линии связи. В нашем случае используется дискретно-частотный модулятор.
