Исследование принципов электросвязи и различных видов модуляций

На рисунке 2.3 представлена временная диаграмма двух закодированных уровней 15 и -7.

Рисунок 2.3. Временная диаграмма двух закодированных уровней

При кодировании помехоустойчивым (корректирующим) кодом с проверкой на чётность можно обнаружить все ошибки нечётной кратности. В этом случае к кодовой комбинации закодированного уровня квантования (k=9 - символов) добавляется один проверочный элемент - r. Он равен единице, если сумма по модулю два для всех символов кодовой комбинации уровня квантования равна «1», и равен нулю, если сумма по модулю два для всех символов кодовой комбинации равна «0». То есть другими словами проверочный символ доводит количество единиц до чётного числа, если в кодовой комбинации закодированного уровня квантования количество единиц нечётное. Если же количество единиц четное, то проверочный символ равен «0». Ошибка обнаруживается при суммировании по модулю два всей кодовой комбинации, включая проверочный символ. Если число единиц нечётное, то имеет место ошибка. Таким образом, число символов в кодовой комбинации составляет n = k + 1 = 10.

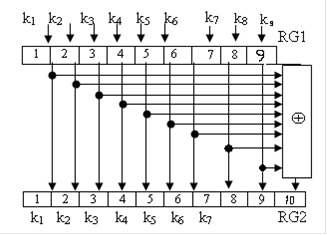

Структурная схема кодера кода с проверкой на четность представлена на рисунке.

Рисунок 2.4. Структурная схема кодера кода с проверкой на четность

Найдем проверочные символы при кодировании уровней 15 и -7.

: r= 1Å 0Å0Å0Å0Å1Å1Å1Å1=1;

Тогда код с проверкой на четность: 1000011111

: r= 0Å 0Å0Å0Å0Å0Å1Å1Å1=1;

код с проверкой на четность: 0000001111

На рисунке 2.5 представлена временная диаграмма двух закодированных уровней 15 и -7.

Рисунок 2.5. Временная диаграмма двух закодированных уровней

Тактовый интервал ТТ - длительность единичного элемента кодовой комбинации цифрового ИКМ сигнала с проверкой на четность определяется исходя из величин интервала дискретизации TД и длины кодовой комбинации кода с проверкой на четность n. Тактовая частота FТ - частота следования элементов.

, с;, Гц;

или

, Гц;, с.

мкс

Гц

Для организации N - канальной системы связи необходимо чтобы в один интервал TД помещалось N кодов ИКМ сигнала, т.е.

, с;, Гц;

или

, Гц;, с.

Гц

Скорость передачи данной системы соответствует частоте следования единичных элементов при многоканальной передаче

V=NnFД==6.24 Мбод/с

Определение полосы пропускания

Полоса пропускания канала, передаючего ДЧМ сигнал определяется по формуле:

Гц

.5 Схемы модулятора и демодулятора

Сущность неоптимального приема состоит в необходимости применения такой обработки смеси сигнала и помехи, чтобы обеспечить выполнение заданного критерия. Эта совокупность правил обработки называется алгоритмом неоптимального приема заданного сигнала на фоне помех.

СТРУКТУРНАЯ СХЕМА ЦИФРОВОГО МОДУЛЯТОРА

Таблица 2.1-Алгоритм работы модулятора ДЧМ сигналов

Символ Первичный сигнал

на входе модулятораВторичный модулированный сигнал на выходе модулятора
0
1

Рисунок 2.5 - Структурная схема ДЧМ - модулятора

Г1 - генератор сигнала ;

Г0 - генератор сигнала ;
