В обоих случаях наиболее толстое покрытие дает наилучший радиус кривизны. В сравнении образец на основе PETF выглядит лучше, так как его предельные радиусы кривизны меньше, чем у образца на PES. С другой стороны, удельное поверхностное сопротивление образца на PES почти на 90% меньше.
В дальнейшем можно ожидать, что образец на основе PETF с анизотропным ориентантом покажет себя лучше образца на PES с меньшим предельным радиусом кривизны в среднем на 0.5-1 мм.
Сравним толщину ориентанта образцов на основе PES с ПИ ориентантом [20] и образцов с фоточувствительным ориентантом SD-1 [6].
Таблица 6.
Характеристики ориентантов образцов на основе PES и образцов SD-1.
PES |
SD-1 | |
Толщина, нм |
8 |
10 |
Толщина ориентанта образцов на основе PES приблизительно равна толщине фоточувствительного ориентанта SD-1 (Таблица 6). Теперь сравним гибкость образцов PES с образцами PET, PEN и PEEK.
Образцы PET, PEN и PEEK меняют сопротивление на 5% при радиусе кривизны 6мм и амплитуде 5мм и на 60% при радиусе кривизны 3мм и амплитуде 15мм [21]. При амплитудах 15мм образцы PES показывают худшие результаты, а при амплитудах 5мм сопоставимые с образцами PET, PEN и PEEK.
Результаты исследования влияния способов обработки поверхности на термодинамические характеристики подложек гибких дисплейных ячеек

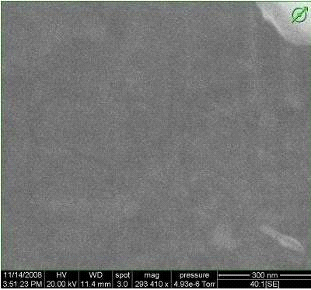

Рис 23- Образец на PES с толщиной ориентанта 8 нм, наблюдаемый в электронном микроскопе
Для исследования влияния способов обработки поверхности на термодинамические характеристики подложек гибких дисплейных ячеек использовались подложки стекла и PETF полиимидным ориентантом толщиной 8 нм. Изображения, полученные электронной микроскопией, показывают, что такой ориентант ложится островковой пленкой. Это и определяет свойства поверхности.
Таблица 7. Обработка в хромовой смеси на основе серной кислоты с последующей промывкой в деионизованной воде
До нанесения ПИ |
После нанесения ПИ | |||||
γs |
γsp |
γsd |
γs |
γsp |
γsd | |
PETF с ITO |
52 |
9 |
43 |
48 |
4 |
44 |
Стекло c ITO |
70 |
26 |
44 |
61 |
24 |
39 |
Таблица 8. Обработка в хромовой смеси на основе серной кислоты с последующей промывкой в деионизованной воде, затем обработка диметилформамидом
До нанесения ПИ |
После нанесения ПИ | |||||
γs |
γsp |
γsd |
γs |
γsp |
γsd | |
PETF с ITO |
43 |
1 |
42 |
46 |
2 |
44 |
Стекло c ITO |
53 |
9 |
44 |
47 |
3 |
44 |
