Экспериментальные результаты

Рис 19 - Образец на основе PES с покрытием толщиной 8 нм с изотропным ориентантом, профиль поверхности после деформации растяжения.

Рис 20 - Образец на основе PES с покрытием толщиной 8 нм с анизотропным ориентантом после деформации растяжения.

Результаты исследования удельного поверхностного сопротивления нанотолщинных слоистых композиционных покрытий деформированных и недеформированных

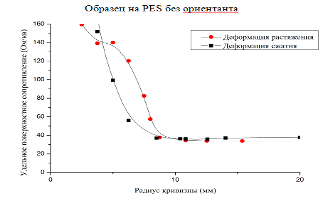

Рис 21 - Удельное поверхностное сопротивление при различных радиусах кривизны деформации растяжения и сжатия.

При деформации растяжения предельный радиус кривизны получился равным 8.6 мм, а при деформации сжатия 7.4 мм, что на 14% меньше.

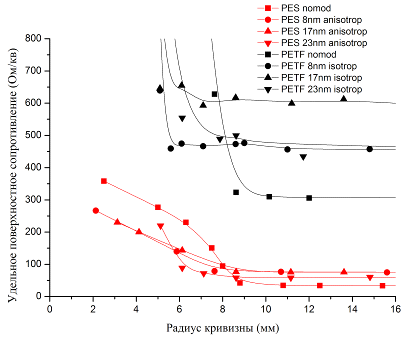

Рис 22 - Удельное поверхностное сопротивление при различных толщинах ориентанта и радиусах кривизны деформации растяжения.

Таблица 4. Предельные радиусы кривизны образцов на основе PES и PETF с изотропным и анизотропным ориентантом после деформации растяжения.

Образец на PES без ориентанта

9.5 мм

Образец на основе PES с покрытием толщиной 23 нм с анизотропным ориентантом

7.2 мм

Образец на основе PES с покрытием толщиной 17 нм с анизотропным ориентантом

8.0 мм

Образец на основе PES с покрытием толщиной 8 нм с анизотропным ориентантом

6.7 мм

Образец на PETF без ориентанта

8.5 мм

Образец на основе PETF с покрытием толщиной 23 нм с изотропным ориентантом

5.4 мм

Образец на основе PETF с покрытием толщиной 17 нм с изотропным ориентантом

5.3 мм

Образец на основе PETF с покрытием толщиной 8 нм с изотропным ориентантом

6.4 мм

Существует некоторая тенденция к уменьшению радиуса кривизны вместе с уменьшением толщины пленки для образцов на основе PES. Однако удельное поверхностное сопротивление ощутимо возрастает на величину от 70 до 130%. Для образцов на основе PETF наоборот более толстые покрытия дают лучший предельный радиус кривизны. Удельное поверхностное сопротивление возрастает на величину от 50 до 100%.

Пока нет экспериментальных результатов образцов на основе PETF с анизотропным ориентантом, поэтому сравним образцы на PETF с образцами на PES с изотропным ориентантом.

Таблица 5. Предельные радиусы кривизны образцов на основе PES и PETF с изотропным ориентантом после деформации растяжения.

Образец на PES с изотропным ориентантом

Образец на PETF с изотропным ориентантом

8 нм

7.3 мм

6.4 мм

17 нм

7.8 мм

5.3 мм

23 нм

6.1 мм

5.4 мм
