Аппаратура радиорелейных линий прямой видимости с частотным разделением каналов и частотной модуляцией (ЧРК-ЧМ)

Особенности трактов промежуточной частоты цифровых РРЛ заключаются в разных требованиях к полосам пропускания и точной коррекции частотных характеристик тракта, а также в повышенном требовании к линейности амплитудной характеристики активных элементов этого тракта [7].

Нелинейные элементы тракта промежуточной частоты, такие как амплитудные ограничители, приводят к дополнительной потере помехоустойчивости цифровых РРЛ с квадратурной АМ. Поэтому в приемопередатчиках цифровых РРЛ АО не используются.

Нормирование качества связи на РРЛ. Радиорелейные линии широко используются как в региональных системах, так и для международной связи. Уровень шума на выходе канала существенно зависит как от условий распространения радиоволн и протяженности линии, так и от ее структуры, в частности от числа преобразований сигнала с выделением той или иной группы каналов. Поэтому, решая задачу нормирования уровня шумов на выходе каналов, необходимо ориентироваться на некоторую конкретную по протяженности и структуре РРЛ, в которой учитывался бы опыт разработки аппаратуры РРС, проектирования и эксплуатации РРЛ. Роль таких РРЛ стали играть специально разработанные гипотетические (предполагаемые) эталонные цепи. Структура этих цепей определяется, в частности, видом сообщений и способом их передачи.

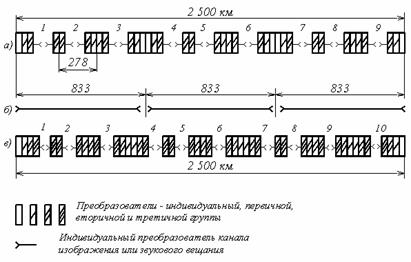

На рисунке 1.3.3,а условно изображена гипотетическая эталонная цепь, предназначенная для РРЛ с ЧРК, на которых число каналов ТЧ больше 60. Указанная цепь имеет протяженность 2500 км и состоит из 9 однородных секций. Структура цепи фиксируется порядком размещения вдоль линии индивидуальных преобразователей частоты, первичных и вторичных преобразователей. Как видно из рисунка 1.3.3,а, на указанных РРЛ допускается лишь (не считая ОРС) две станции с выделением (вводом) индивидуальных каналов и пять станций с выделением (вводом) 12-канальных (первичных) групп. Внутри секции число ПРС, на которых имеет место только ретрансляция сигнала и нет выделения каналов ТЧ или стандартных групп каналов, не регламентируется.

Рисунок 1.3.3 - Структура гипотетических цепей МСЭ (МККР) для РРЛ с ЧРК: а) с числом ТФК более 60; б) с каналами телевидения и вещания; в) цепь ЕАСС для магистральной РРЛ

На рисунке 1.3.3,б представлена гипотетическая эталонная цепь для РРЛ с каналами телевидения и звукового вещания. Эта цепь состоит из трёх участков переприёма соответственно по видео- или низким частотам, то есть содержит три модулятора и три демодулятора.

Протяженность некоторых магистральных РРЛ в РФ значительно превосходит 2500 км. Поэтому для взаимоувязанной сети связи (ВСС) пришлось разработать ряд новых гипотетических цепей. Так, на магистральной сети в качестве гипотетической эталонной РРЛ принята цепь протяженностью 12500 км. Она состоит из 5 участков по 2500 км (рисунок 1.3.3,в), которые соединены между собой по тональной частоте или видеоспектру. В случае организации каналов ТЧ принято, что каждый однородный участок такой номинальной цепи состоит из 10 секций протяженностью 250 км. При этом внутри участка не предусмотрены индивидуальные преобразователи, а каждая секция начинается и кончается преобразователем третичной группы.

Для каждого конкретного вида эталонной цепи можно определить допустимое значение мощности шума или отношения сигнал-шум на выходе канала. Но вследствие замираний шумы на выходе каналов РРЛ являются нестационарными случайными процессами. Поэтому для шумов в ТФ, ТВ и других каналах РРЛ вводится несколько норм, полученных на основе обработки соответствующих статистических данных, учета специфики аппаратуры и особенностей получателя сообщений [19], [20].

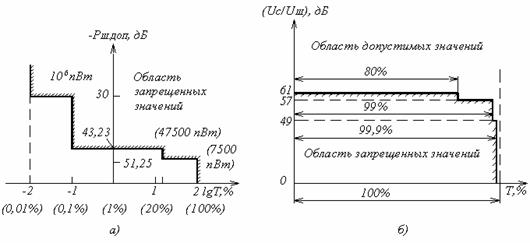

Рисунок 1.3.4 иллюстрирует рекомендации, установленные МККР для телефонных и телевизионных каналов РРЛ. Так, согласно этим рекомендациям принято, что в любом телефонном канале в точке с нулевым относительным уровнем допустимые мощности шума (Рш.доп), вносимого радиорелейным оборудованием линии, имеющей протяженность 2500 км и структуру, соответствующую гипотетической эталонной цепи, составляют следующие величины (смотри рисунок 1.3.4,а): среднеминутная псофометрическая мощность шума, которая может превышаться в течение не более Т = 20% времени любого месяца, 7500 пВт0, что соответствует 10lg(7500/109) = -51,25 дБ; среднеминутная псофометрическая мощность шума, которая может превышаться в течение не более Т = 0.1% времени любого месяца, 47500 пВт0 (-43.23 дБ); средняя за 5 мс невзвешенная мощность шума, которая может превышаться в течение не более Т = 0.01% времени любого месяца, 106 пВт0 (-30 дБ). В рекомендацию, относящуюся к 20% времени, включена и мощность помех (1000 пВт), обусловленных работой спутниковых систем в общих с РРЛ полосах частот.

Рисунок 1.3.4 - Нормирование мощности шумов и отношения сигнал-шум на выходе телефонных (а) и телевизионных (б) каналов
