Структура радиосистем передачи

Рисунок 1.2.3 - План распределения частот и волн различной поляризации в системах «Восход», «Рассвет-2», «Курс-4», «Курс-6», «Курс-8»

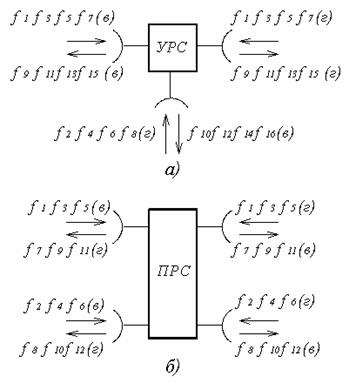

Рисунок 1.2.4 - Примеры распределения частот и волн различной поляризации на УРС (а) и ПРС (б)

На рисунке 1.2.5 приведен вариант комплектации АФТ системы, в которой реализуется частотный план, показанный на рисунке 1.2.3, а. При этом многократное использование АФТ достигается на основе применения всех известных способов селекции радиоволн: по частоте, по поляризации и по направлению распространения (трехступенчатая схема разделения).

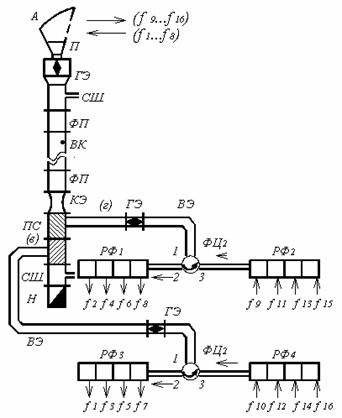

Рисунок 1.2.5 - структурные схемы АФТ

Элементами структурной схемы на рисунке 1.2.5 являются:

приемопередающая антенна (А);

переход (П), обеспечивающий согласование фидеров различной конструкции (в данном случае согласование антенны с волноводом);

герметизирующие элементы (ГЭ) - специальные волноводные вставки, создающие замкнутый объем для системы осушки волноводных трактов (СОВТ);

секции со штуцером (СШ), с помощью которых АФТ соединяется с воздухопроводом СОВТ;

фильтр поглощения (ФП), предназначенные для уменьшения в «многоволновом» круглом волноводе уровня паразитных высших волн (например, Е01 и Е11) с продольной составляющей электрического поля вдоль оси волновода (его основная волна - Н11; паразитные волны могут преобразовываться в основную волну и вызывать попутные потоки искажающие сигналы и, следовательно, ухудшающие качество передачи);

волновод круглого сечения (ВК), обычно используемый в вертикальном тракте, соединяющем установленную на опоре антенну с горизонтальным трактом, где применяют в основном эллиптические волноводы (ВЭ);

корректор эллиптичности (КЭ), снижающий уровень паразитной кросс-поляризованной волны в круглом волноводе, которая затрудняет разделение волн по поляризации;

поляризационный селектор (ПС), в котором с помощью поляризационных фильтров осуществляется разделение и объединение волн с различным типом поляризации - горизонтальной (г) и вертикальной (в);

нагрузка (Н), для поглощения паразитных волн, возникающих за счет несогласованности и неидеальности элементов АФТ;

ферритовые циркуляторы (ФЦ), обеспечивающие разделение волн по направлению распространения (основное свойство ФЦ: сигнал поступивший в ФЦ в плечо с номером i, (где i = 1,2,3), может выйти из ФЦ только через ближайшее плечо, указанное стрелкой);

разделительные фильтры (РФ), выполняющие задачу объединения и разделения сигналов различных стволов по частоте.

Приемники, подключенные к РФ1 и РФ3, и передатчики, соединенные с РФ2 и РФ4, обеспечивают дуплексную связь в одном направлении. Путь сигналов (на несущих f1…f16) каждого из стволов нетрудно проследить по схеме, руководствуясь направлением соответствующих стрелок [8].

На РРЛ прямой видимости, работающих в диапазоне СВЧ, используются рупорно-параболические антенны (РПА), перископические и параболические (однозеркальные и двухзеркальные). Выбор той или иной антенны зависит не только от типа аппаратуры, но и от емкости РРЛ. Этим же определяется состав и структура АФТ. Если, например, линия включает в себя не 8, а 4 ствола, то каждый из поляризационных фильтров через ВЭ и ГЭ может быть непосредственно соединен с одним из РФ. В другом варианте когда отсутствует разделение по поляризации, внешний волновод может быть соединен с двумя РФ (работающими один на передачу, другой - на прием) посредством ФЦ [9].

Разделительные фильтры также как и весь АФТ, допускают различные варианты построения. В последнее время все более широкое распространение получают РФ, в которых используются ферритовые циркуляторы (ФЦ).
