Структура радиосистем передачи

Под радиосистемой передачи РСП понимают совокупность технических средств, обеспечивающих образование типовых каналов передачи и групповых трактов первичной сети ВСС, а также линейного тракта, по которому сигналы электросвязи передаются посредством радиоволн в открытом пространстве рисунок 1.2.1. Самая подробная информация Изложение огэ 9 2024 на нашем сайте.

С помощью современных РСП можно передавать любые виды информации: телефонные, телеграфные и фототелеграфные сообщения, программы телевидения и звукового вещания, газетные полосы, цифровую информацию и так далее [3].

Как и проводные системы передачи, подавляющее число РСП являются многоканальными. При этом обычно используются частотное или временное разделение сигналов.

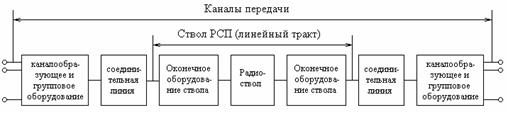

Рисунок 1.2.1 - Обобщенная структурная схема многоканальной РСП

Многоствольные РРЛ. Пропускная способность РРЛ может быть в несколько раз увеличена за счет образования новых стволов. Для этого на станциях устанавливают дополнительные комплекты приемопередающего оборудования, с помощью которых создаются новые высокочастотные тракты. Для сигналов разных стволов используются различные несущие частоты. Вся система многоствольной РРЛ организуется таким образом, чтобы все стволы работали независимо один от другого, а с другой стороны были взаимозаменяемы. Такой принцип позволяет обеспечить необходимую верность передачи сообщений в каждом стволе и повышает надежность работы всей линии в целом. В тоже время повышение пропускной способности РРЛ за счет многоствольной работы не приводит к пропорциональному росту стоимости линии, так как многие высоконадежные компоненты линии (антенны, станционные сооружения, опоры для подвеса антенн, источники электроснабжения и тому подобное) являются общими для всех стволов [12].

В качестве примера, поясняющего принцип организации многоствольной работы, рассмотрим вариант РРЛ из трех дуплексных стволов. На рисунке 1.2.2 представлена упрощенная структурная схема основного оборудования трех станций этой линии: ОРС, ПРС, и УРС. Схема содержит: передатчики (П); приемники (Пр); оконечные устройства (ОУ), включающие модемы, усилители и другие элементы, осуществляющие преобразование групповых телефонных сообщений (ТФ) или компонентов сигналов телевизионного и звукового вещания (ТВ, ЗВ) в сигналы линейного тракта, а также обратное преобразование: системы полосовых фильтров (ПФ), каждый из которых имеет полосу прозрачности, соответствующую одному стволу при односторонней связи; в режиме передачи ПФ обеспечивает необходимую развязку передатчиков (у этих систем ПФ указан первый индекс 1, то есть они обозначены ПФ11, ПФ12, ПФ13; изменение вторых индексов отражает смену частот приема и передачи в соответствии с двухчастотным планом); в режиме приема системы ПФ являются разделительными фильтрами: из суммарного ВЧ сигнала каждый полосовой фильтр системы выделяет сигнал одного ствола и направляет его в соответствующий приемник (у этих систем ПФ указан первый индекс 2, то есть они обозначены ПФ21, ПФ22, ПФ23); развязывающие устройства (РУ), задачей которых является дополнительное уменьшение взаимовлияния трактов передачи и приема: ряд элементов этих трактов, таких, например, как фидеры и антенны (А), как правило являются общими. Аппаратура ввода-вывода сигналов (АВВ) обеспечивает решение специфических для УРС задач - разветвления и объединения информационных потоков.

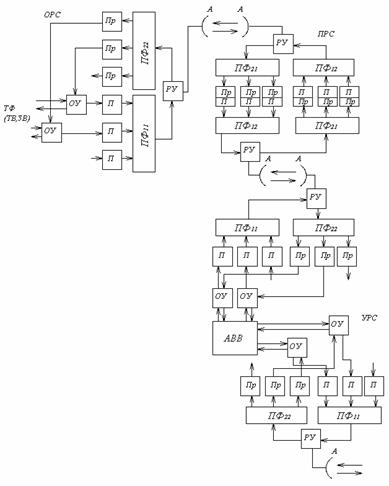

Рисунок 1.2.2 - Упрощенная структурная схема РРЛ из трех дуплексных стволов

В качестве примера использования схемы рассмотрим на рисунке 1.2.2 передачу группового телефонного сообщения (ТФ) в одном направлении связи. Это сообщение формируется в аппаратуре объединения каналов (АОК) и по соединительной линии поступает на ОРС. С помощью ОУ и П сигнал ТФ преобразуется в ВЧ сигнал требуемой мощности, который через один из полосовых фильтров системы ПФ11 и РУ поступает в антенну А и излучается в направлении ПРС. Здесь сигнал данного ствола проходит последовательно через элементы А, РУ, ПФ22 и группу приемников. С помощью одного из Пр и ОУ ВЧ сигнал данного ствола может быть преобразован в сигнал ТФ и направлен в АВВ. Здесь односторонние ТФ каналы могут быть распределены по группам, одна из которых, например, может быть направлена в ближайшую МТС, другие же могут войти в состав новых ТФ стволов и направлены по разным радиоканалам. Кроме того, возможна и транзитная передача через УРС полного сигнала организованного на ОРС ствола в том или ином направлении связи. В этом случае сигналы с Пр на П могут идти в обход ОУ и АВВ.

Перейти на страницу: 1 2 3
