Оптимизация параметров клистронного резонатора, работающего на высших видах колебания

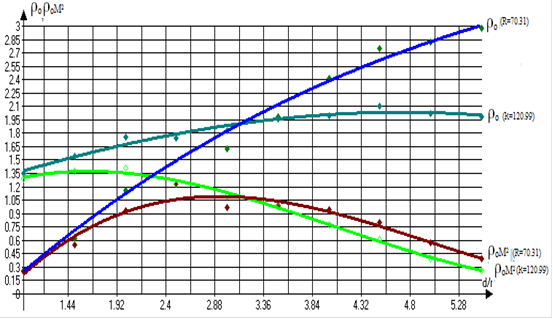

Рис.26. Зависимости ρM2, ρM, ρ от отношения d/r.

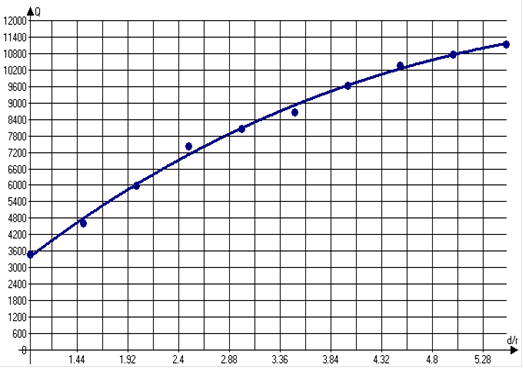

Рис.27. Зависимость собственной добротности Q от отношения d/r.

После того как получили оптимальные значения d/r, рассчитываем резонатор с заданными характеристиками:

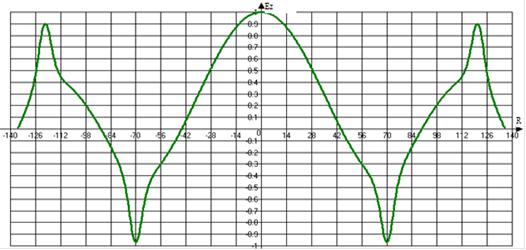

Рис.28. Поля в резонаторе.

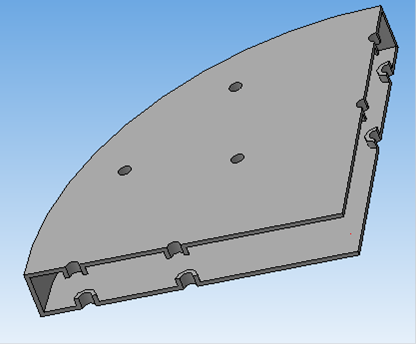

Рис.29. Общий вид резонатора.

Заключение

В результате проделанной работы получил модели резонаторов, работающих на частоте 2700 МГц, причем каждая модель работает на своем типе колебаний.

Выбрал оптимальные значения основных параметров и на основе них рассчитал модели:

Резонатор на E010: Q = 4993 ; ρ =21,77 ;

Резонатор на E020: Q = 8808 ; ρ = 4,509 ;

Резонатор на E030: Q = 8658 ; ρ1 =1,985 ; ρ2 =1,96 ;

Построил основные зависимости ρM2, ρ, Q от отношения d/r.

Определил вид полей в полученных резонаторах и построил их графики.

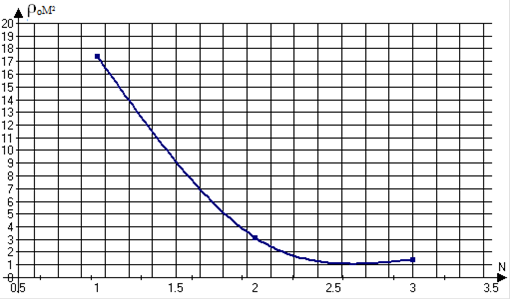

Рис.30. График зависимости oM2 от вида колебания.

Из графика видно что целесообразней использовать резонатор работающий на колебаниях вида Е010.
