Оптимизация параметров клистронного резонатора, работающего на высших видах колебания

где pµ1-микропервеанс одного луча, N- число лучей.

Подставляя в эту формулу исходные данные, получаем:

Рассчитаем показатель качества К по формуле:

резонатор канал прибор многолучевой

K = ρ·pμ·10-6U01/2 , (18)

где pμ = pμ1·Nл = 0,2 ·Nл.

· Для вида колебаний E010:

К = 0.053.

· Для вида колебаний E020:

К = 0.0077.

· Для вида колебаний E030

К1 = 0.0049.

К2 = 0.0048.

Показатель качества выше при виде колебания E010 , т.к. в этом случае характеристическое сопротивление ρ выше (36,487 Ом).

Рассчитаем коэффициент взаимодействия.

, (19)

, (18)

Var ~ = 0.5 ÷;

Таблица 1. Зависимость коэффициента взаимодействия от отношения d/r.

d/r	1	1,5	2	2,5	3	3,5	4	4,5	5	5,5,
d,мм	2	3	4	5	6	7	8	9	10	11
γd	0,801	1,201	1,602	2,002	2,403	2,803	3,203	3,604	4,004	4,005
M	0,97	0,94	0,90	0,84	0,78	0,70	0,62	0,54	0,454	0,366
M2	0,95	0,89	0,80	0,70	0,6	0,5	0,39	0,29	0,20	0,13

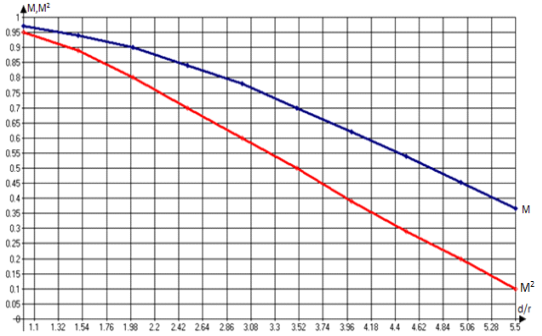

Рис.18. Зависимости коэффициента взаимодействия M и M2 от отношения d/r.

Расчет характеристик многолучевого резонатора на первом типе колебаний.

С помощью программы AZIMUTH произвел расчет основных характеристик резонатор на типе колебания E010. Результаты приведены в таблице 2.
