Оптимизация параметров клистронного резонатора, работающего на высших видах колебания

Таблица 2. Зависимость основных характеристик резонатора от d/r на первом типе колебаний.

d/r	1	1,5	2	2,5	3	3,5	4	4,5	5	5,5
R,мм	27,56	29,486	31,505	33,05	34,87	35,88	37,06	38,14	39,04	90,60
F,МГц	2700,094	2700,044	2700,072	2700,185	2700,23	2700,208	2700,234	2700,164	2700,599	2700,255
Q	3408	4253	4993	5590	6095	6562	6996	7359	7689	7980
o, Ом14,17117,98921,7724,28726,68229,06530,74532,14333,70734,517
oM213,4616,0117,4217,0016,0114,5311,999,326,744,49

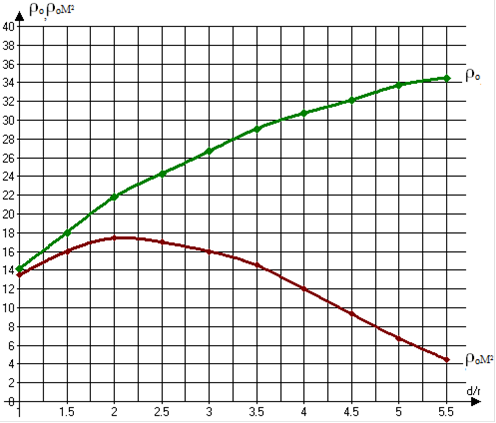

Рис.19. Зависимости ρ0M2, ρ от отношения d/r.

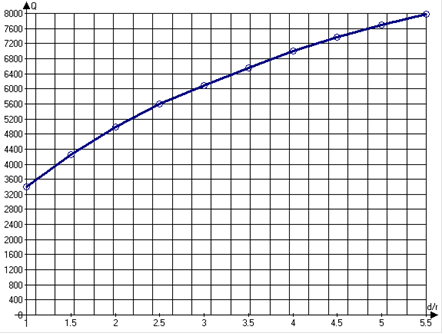

Рис.20. Зависимость собственной добротности Q от отношения d/r.

После того как получили оптимальные значения d/r, рассчитываем резонатор с заданными характеристиками:

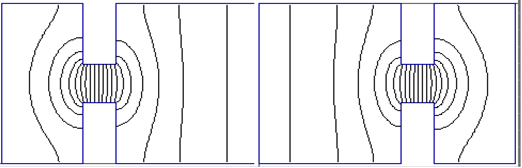

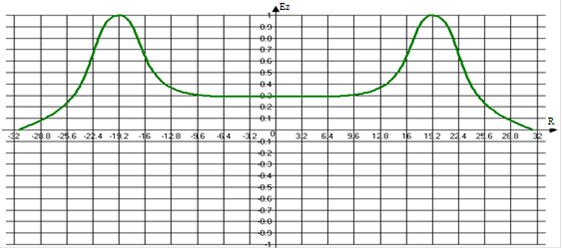

Рис.21. Поля в резонаторе.

Перейти на страницу: 1 2 3 4 5 6 7 8
