Проведение наладочных испытаний

Рисунок 28 - Запись приращения сигнала от радиоисточника Кассиопея А относительно опорной области (аттенюатор 6 дб в приемном тракте).

Рисунок 29 - Запись приращения сигнала от радиоисточника Лебедь А относительно опорной области (аттенюатор 6 дБ в приемном тракте).

По данным всей серии измерений можно сделать следующие выводы.

. Параметры двухчастотного облучателя и радиометров РМ-10 и РМ-30 соответствуют условиям контрактов и обеспечивают длительные исследования характеристик радиоизлучения Солнца.

. На частоте 1 ГГц наблюдается достаточно сложная помеховая обстановка. Кроме эпизодических импульсных помех, слабо влияющих на результаты измерения, наблюдается фоновое излучение, зависящее от азимута и высоты антенны, по интенсивности сравнимое с излучением Солнца. На рисунке 30 приведен пример зависимости изменения интенсивности фонового излучения при повороте антенны по азимуту в секторе 1600-2700 (угол места около 50).

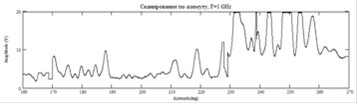

Рисунок 30 - Зависимость интенсивности помехи на частоте 1 ГГц от положения антенны по азимуту.

Данное помеховое излучение стабильно по интенсивности и при неподвижной антенне изменяет только уровень принимаемого сигнала, что может приводить к ограничению динамического диапазона при приеме излучения Солнца. Тем не менее, постоянство помехи позволяет проводить требуемые измерения радиоизлучения Солнца после проведения калибровочных измерений - записи изменения уровня помех, выполненной по траектории движения Солнца, и вычитании ее из измеренных данных по Солнцу при последующей обработке.

. Периодически возникает помеха со сложным спектральным составом с максимумом на нескольких частотах в диапазоне 300-900 кГц, которую можно характеризовать как сетевую наводку, не зависящую от усиления входных каскадов радиометров. На частоте 3 ГГц она имеет стабильный по интенсивности характер, ухудшая чувствительность примерно в 2-5 раз, что слабо влияет на измерения радиоизлучения Солнца. Характер влияния данной помехи на результаты измерений на частоте 1 ГГц оценивается в комплексе с вышеуказанными помехами.

. При измерениях разъюстировки антенны по координатам получено, что поправки координат составляют около +1.70 по азимуту и -0.40 по углу места, что указывает на неточную угловую привязку лимбов антенны.

Из данной главы следует отметит что усилитель первого каскада изначально стоял в фокусе с возбудителем, для увеличения соотношения сигнал- Шум, но так как возбудитель стоял в фокусе резко менялась температура , и соответственно менялся шум, выдаваемый усилителем, что приводило к ошибкам измерения , для устранения этого недостатка было решено переделать антенну орбиты в одно зеркальном варианте, на антенну в двухзеркальном варианте , антенну по схеме кассегрена. Для этого нужно было произвести расчет и изготовить дополнительный отражатель. В антенне кассегрена облучатель , было решено поместить в центральном отверстии большого зеркала антенны, что позволяет улучшить термоизоляцию усилителя и что в последствии привело к повышению стабильности температуры.
