Блок-схема алгоритма работы системы управления представлена на рисунке 13.

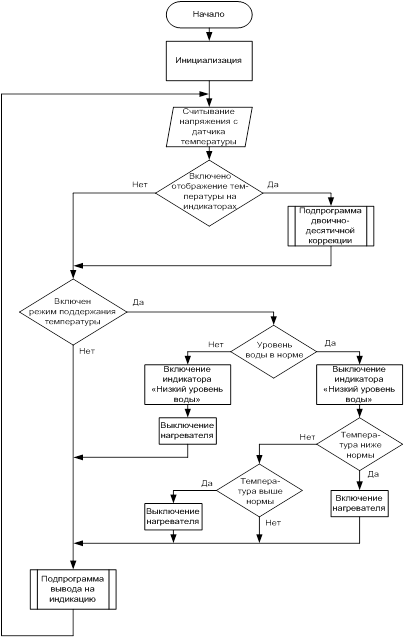

Рисунок 13 - Блок-схема алгоритма работы микропроцессорной системы управления
На рисунке 14 приведена блок-схема алгоритма обработки прерываний. В данной микропроцессорной системе возможны 5 видов прерываний: прерывание от модуля CCP1, прерывание от таймера TMR2, внешнее прерывание по входу INT, прерывание по изменению уровня на входах <RB4:RB7> и прерывание от приемника USART.

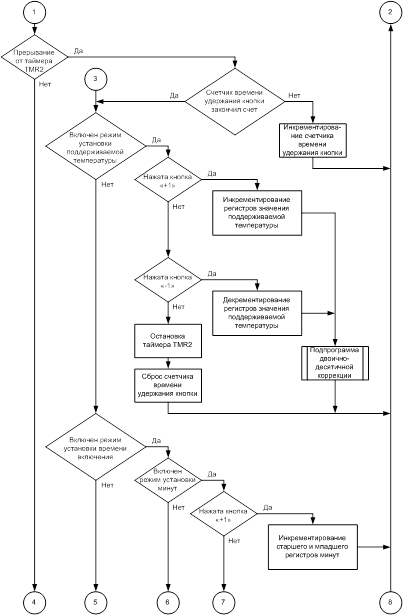

Рисунок 14 - Блок-схема алгоритма обработки прерываний

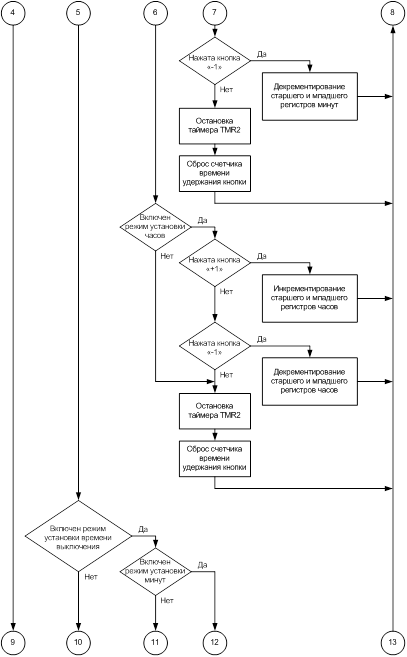

Рисунок 14 - Блок-схема алгоритма обработки прерываний (продолжение)

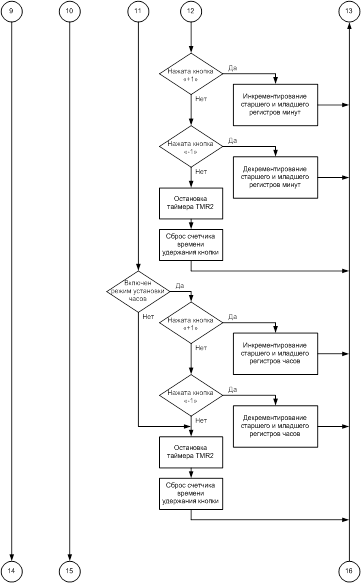

Рисунок 14 - Блок-схема алгоритма обработки прерываний (продолжение)

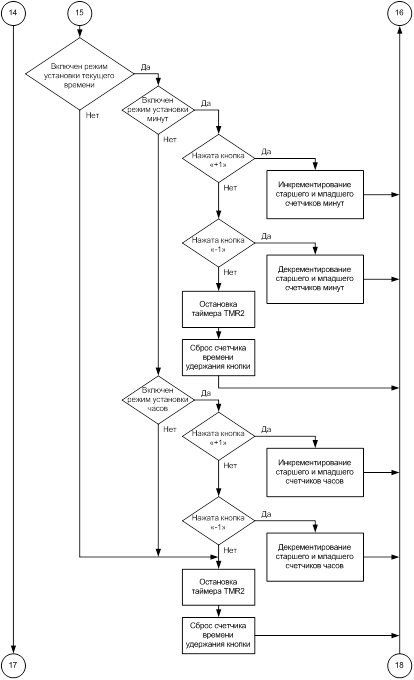

Рисунок 14 - Блок-схема алгоритма обработки прерываний (продолжение)

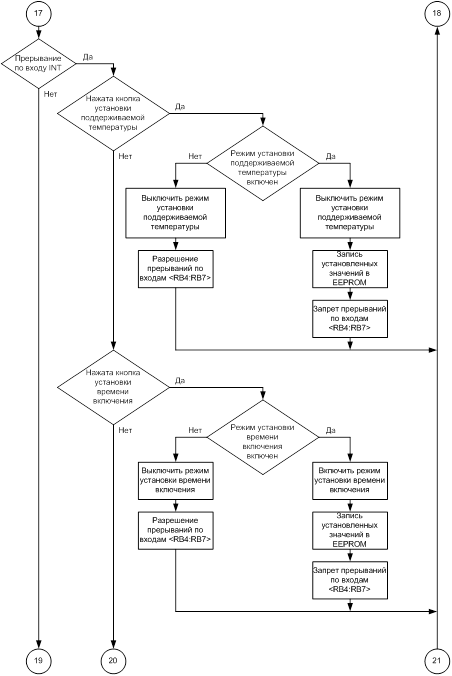

Рисунок 14 - Блок-схема алгоритма обработки прерываний (продолжение)

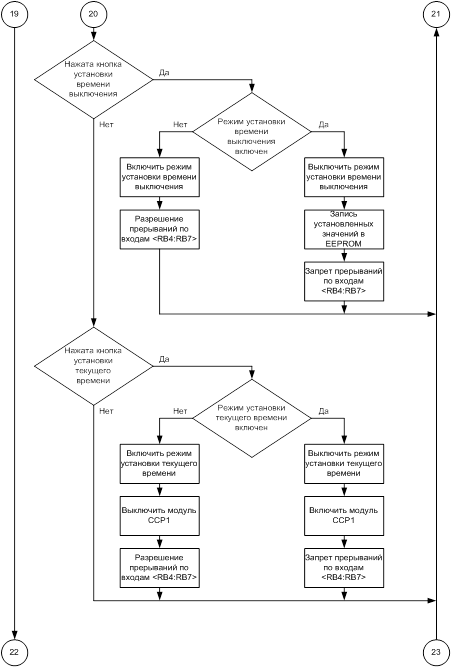

Рисунок 14 - Блок-схема алгоритма обработки прерываний (продолжение)

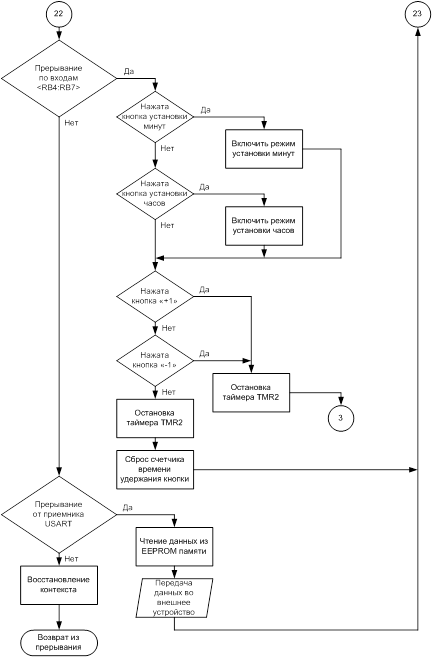

Рисунок 14 - Блок-схема алгоритма обработки прерываний (продолжение)
Рисунок 14 - Блок-схема алгоритма обработки прерываний (окончание)
