Физические основы работы потенциометрических датчиков

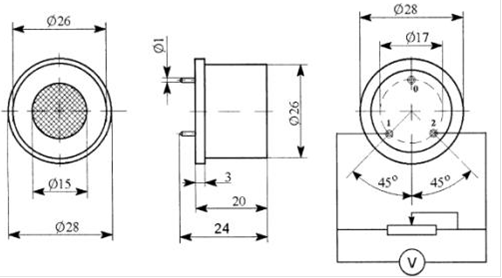

Рисунок 7.1 - Схема сенсора: 0- электрод сравнения; 1-индикаторный электрод; 2 -вспомогательный электрод

Конструкция электрохимического датчика показана на рисунке 7.2.

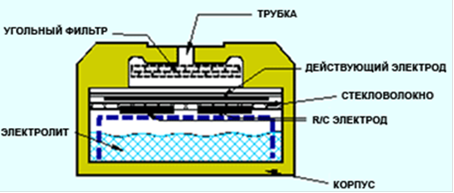

Рисунок 7.2 - Внутренняя организация сенсора

Измеренное количество воздуха проникает в датчик через диффузионный барьер (трубку) и проницаемую газовую мембрану, при взаимодействии с зондом, присутствующий токсичный газ подвергается электрохимической реакции. В случае если это угарный газ, то мы получаем реакцию согласно химической формуле (7.1).

Образованный углекислый газ диффундирует в воздух, в то время как положительно заряженные ионы водорода попадают в электролит.

Полученные электроны заряжают электрод, но затем уничтожаются, как небольшое количество электрического тока внешней измерительной схемой.

Реакция окисления сбалансируется путем соответствующей реакции сокращения в противоэлектроде:

2

+ 4H+ + 4e- => 2H2O (7.4)

Таким образом, в одном электроде при расходе воды образуются электроны и, наоборот, при расходе электронов образуется вода. При наличии угарного газа ни одна из этих реакций произойти не может. При соединении двух электродов, небольшое количество тока, образованного между ними, измеряется прямо пропорционально концентрации CO в воздухе.

Электрод сравнения контролирует весь процесс. Он полностью погружен в электролит. Если нет наличия газа, то он не позволяет току пройти. Электрод сравнения всегда сохраняет одинаковый электрохимический потенциал (Rest-Air Potential). Зонд связан с электродом сравнения через ток, что не позволяет ему измениться при наличии окислительного газа.[13].

Элементная база для системы, в частности измерители интересующих нас параметров, выбирались с учетом подходящих свойств и требований нашей системы. Данные основных характеристик ПП для удобства сравнения занесены в таблицы и указаны в приложении Б.
