Лампа бегущей волны

в ЛБВО электроны отдают полю только избыточную кинетическую энергию, соответствующую разности скоростей электронов и волны. КПД ограничен допустимой разностью этих скоростей. Энергия, передаваемая полю, берется от источника ускоряющего напряжения . В ЛБВМ же кинетическая энергия электронов не меняется, а полю передается потенциальная энергия электронов.

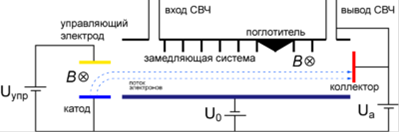

Лампа имеет две основные части: инжектирующее устройство и пространство взаимодействия.

Инжектирующее устройство, состоящее из подогреваемого катода и управляющего электрода, обеспечивает создание ленточного электронного потока и ввод его в пространство взаимодействия.

Пространство взаимодействия, состоящее из волноводного входа, поглотителя, замедляющей системы-анода, волноводного выхода, коллектора и холодного катода, обеспечивает взаимодействие электронов с СВЧ полем. Для создания такого взаимодействия необходимо выполнение условия

,

где - начальная скорость потока на входе в пространство взаимодействия, - скорость поступательного движения в скрещённых электрическом () и магнитном полях ().

При выполнении данного условия электроны, в отсутствие СВЧ поля, прямолинейно движутся к коллектору. Поскольку начальная скорость потока определяется соотношением

, то описанное выше условие сводится к

Параметры прибора выбирают таким образом, чтобы при появлении на входе замедляющей системы СВЧ сигнала на одной из его пространственных гармоник выполнялось условие фазового синхронизма приборов типа М (V0 = Vф). В этом случае в тормозящих полупериодах электрического поля этой гармоники будет происходить увеличение энергии СВЧ сигнала за счет уменьшения потенциальной энергии электронов. Усиленный СВЧ сигнал поступает на выход замедляющей системы, а электроны оседают на коллекторе.

Лампа бегущей волны типа М, также, как и лампа бегущей волны типа О, является широкополосным усилителем, и поэтому в ней возможно самовозбуждение за счет отражения усиливаемого сигнала от выхода замедляющей системы. Для предотвращения самовозбуждения применяется поглотитель.

Рисунок 1 Устройство ЛБВ типа О

Полоса рабочих частот в усилителях на ЛБВМ достигает 30 % от средней рабочей частоты и определяется дисперсионной характеристикой замедляющей системы.

Выходная мощность ЛБВМ в непрерывном режиме достигает нескольких киловатт, в импульсном - нескольких мегаватт.
