Лампа бегущей волны

лампа диапазон индуктивность магнитный

Лампа бегущей волны (ЛБВ) - электровакуумный прибор, в котором для генерирования и/или усиления электромагнитных колебаний СВЧ используется взаимодействие бегущей электромагнитной волны и электронного потока, движущихся в одном направлении.

Лампа бегущей волны была впервые создана Рудольфом Компфнером в 1943 году.

Лампы бегущей волны подразделяются на два класса: ЛБВ типа О и ЛБВ типа М.

В приборах типа О происходит преобразование кинетической энергии электронов в энергию СВЧ поля в результате торможения электронов этим полем. Магнитное поле в таких лампах направлено вдоль направления распространения пучка и служит лишь для фокусировки последнего.

В приборах типа М в энергию СВЧ поля переходит потенциальная энергия электронов, смещающихся в результате многократного торможения и разгона от катода к аноду. Средняя кинетическая энергия при этом остается постоянной. Магнитное поле в таких приборах направлено перпендикулярно направлению распространения пучка.

ЛВБ типа О

Принцип действия ламп бегущей волны (ЛБВ) основан на механизме длительного взаимодействия электронного потока с полем бегущей электромагнитной волны. На рисунке схематично представлено устройство ЛБВ. Электронная пушка формирует электронный пучок с определенным сечением и интенсивностью. Скорость электронов определяется ускоряющим напряжением. С помощью фокусирующей системы, создающей продольное магнитное поле, обеспечивается необходимое поперечное сечение пучка на всем пути вдоль замедляющей системы. В ЛБВ электронная пушка, спиральная замедляющая система и коллектор размещаются в металлостеклянном или металлическом баллоне, а фокусирующий соленоид располагается снаружи. Спираль крепится между диэлектрическими стержнями, которые должны обладать малыми потерями на СВЧ и хорошей теплопроводностью. Последнее требование важно для ламп средней и большой выходной мощности, когда спираль нагревается из-за оседания электронов и нужно отводить это тепло, чтобы не было прогорания спирали.

На входе и выходе замедляющей системы есть специальные устройства для согласования ее с линиями передачи. Последние могут быть либо волноводными, либо коаксиальными. На вход поступает СВЧ сигнал, который усиливается в приборе и с выхода передается в нагрузку.

Трудно получить хорошее согласование во всей полосе усиления лампы. Поэтому есть опасность возникновения внутренней обратной связи из-за отражения электромагнитной волны на концах замедляющей системы, при этом ЛБВ может перестать выполнять свои функции усилителя. Для устранения самовозбуждения вводится поглотитель, который может быть выполнен в виде стержня из поглощающей керамики или в виде поглощающих плёнок.

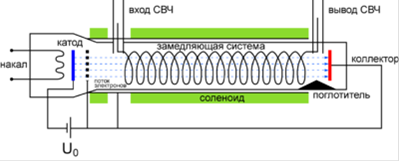

Рисунок 1 Устройство ЛБВ типа О

В зависимости от назначения ЛБВ выпускаются на выходные мощности от долей мВт (входные маломощные и малошумящие ЛБВ в усилителях СВЧ) до десятков кВт (выходные мощные ЛБВ в передающих устройствах СВЧ) в непрерывном режиме и до нескольких МВт в импульсном режиме работы.

В ЛБВО малой и средней мощности применяют спиральные замедляющие системы, в мощных ЛБВО - цепочки связанных резонаторов

Электроны, пролетая сквозь замедляющую систему, отдают часть своей кинетической энергии СВЧ полю, что приводит к уменьшению скорости электронов. Но при этом нарушается условие фазового синхронизма Ve ≅ Vф. Отсюда вытекает основное ограничение КПД ЛБВО, связанное с невозможностью отдачи всей кинетической энергии электронов СВЧ полю: электронные сгустки смещаются из области тормозящего поля в область ускоряющего.

Нижний предел скорости электронов определяется фазовой скоростью замедленной волны. Поэтому величина КПД должна быть тем больше, чем значительнее превышение начальной скорости электронов над фазовой скоростью волны в замедляющей системе. Однако при увеличении рассинхронизма ухудшается группирование на входном участке замедляющей системы и резко уменьшается коэффициент усиления. Таким образом, требования максимального КПД и высокого коэффициента усиления в ЛБВО оказываются противоречивыми.

Реальная величина КПД у ЛБВО составляет 30-40 %.

Маломощные ЛБВО применяются во входных усилителях, средней мощности - в промежуточных усилителях, большой - в выходных усилителях мощности СВЧ колебаний.

ЛВБ типа М

В ЛБВ типа М, в отличие от ЛБВО, существуют две существенные особенности:

наиболее благоприятное взаимодействие электронов с бегущей волной и передача энергии от электронов к полю происходят при точном равенстве средней скорости электронов и фазовой скорости волны (Ve = Vф). Напротив, для передачи энергии от электронов к полю в ЛБВ типа О требуется, чтобы электроны двигались чуть быстрее.
