Разработка модели источника сверхкоротких электромагнитных импульсов

В работе

в качестве источника СК ЭМИ используется

ТЕМ-рупорная антенна (рис. 2.6).

Рис. 2.6. Антенна ТЕМ-рупор

Представленная излучающая антенна предназначена для направленного излучения в пространстве СК ЭМИ. Может быть использована для калибровки средств измерений параметров СК ЭМИ, а также для испытания электронного оборудования на восприимчивость и устойчивость к данному виду электромагнитного излучения. Излучатель аттестован в качестве испытательного оборудования в соответствии с ГОСТ Р 8.568. В табл. 4 представлены технические характеристики излучающей антенны.

Таблица 4. Технические характеристики излучающей антенны

Амплитуда входного напряжения, не более

10 кВ

Фронт входных импульсов напряжения

0,7 ÷ 1 нс

Длительность входных импульсов напряжения

1 ÷ 1,5 нс

Излучаемое поле (на расстоянии 5 м)

1,2 кВ/м

Длительность излучаемого импульса напряженности поля (на уровне 50% максимальной амплитуды)

0,6 ÷ 0,8 нс

Габариты, без учета ручек и выходных разъемов

600 х 600 х 800 мм

Антенна выполнена из фольгированного стеклотекстолита (СТФ-2-35-0,3). Ее размеры указаны на рис. 2.7.

Рис. 2.7. Геометрические размеры источника СК ЭМИ

Представленный источник излучает СК ЭМИ в форме Гаусса. Длительность гауссовского импульса на полувысоте составляет около 0,5 нс. Форма импульса (рис. 2.8 а) описывается выражением

где α =0,5 нс при ts=0.

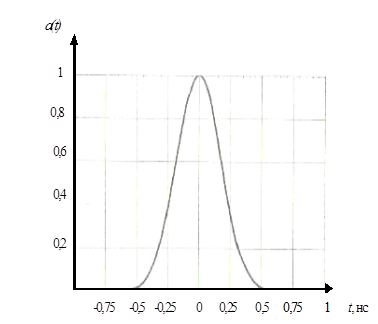

а)

Энергетический спектр (рис. 2.8 б) - выражением

б)

Рис. 2.8. СК ЭМИ в форме импульса Гаусса

(а - форма импульса, б - спектр импульса)

В работе исследуется воздействие СК ЭМИ на основе импульса Гаусса в частотном диапазоне от 0 до 550 МГц, длительностью импульса 1,5 нс на полувысоте и временем нарастания импульса 0,8 нс.

Для исследования электромагнитной обстановки в помещении при воздействии СК ЭМИ в работе разработана имитационная модель рассмотренного выше источника СК ЭМИ.

Было проведено тестирование данного источника СК ЭМИ в соответствие с паспортными характеристиками реально существующего источника. На расстоянии 1, 2, 3 и 5 м от антенны расположены датчики напряженности электрического поля с координатами по Y. Результаты моделирования и аналитического расчета сведены в табл. 5.

Таблица 5. Результаты тестирования источника СК ЭМИ

Напряжение, подаваемое с генератора, кВ

Напряженность, рассчитанная аналитически, кВ/м

Напряженность, полученная моделированием, кВ/м

Расхождение результатов не более, %

1 м

2 м

3 м

1 м

2 м

3 м

5

3

1,5

1

3,3

1,6

1,1

9

6

3,6

1,8

1,2

4

2

1,3

10

7

4,2

2,1

1,4

4,7

2,3

1,5

11

8

4,8

2,4

1,6

5,3

2,6

1,7

9

9

5,4

2,7

1,8

6

3

1,9

10

10

6

3

2

6,5

3,2

2,2

8
