Расчет частот соседнего и зеркального каналов

Рассчитаем соседний и зеркальный канал РПрУ.

Соседний и зеркальный каналы - это временные паразитные каналы РПрУ РОАР.

Величину средней частоты соседнего канала (СК) необходимо знать для расчета избирательности УПЧ по соседнему каналу рисунок 20.

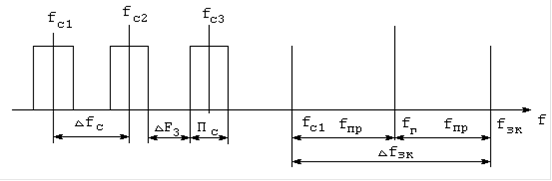

Рисунок 20

Обычно значения fск рассчитывают по формуле [2]

где - защитный интервал по частоте от соседних каналов;

- расстройка соседнего канала.

Величина интервала различна для каждой системы связи и определяются условием электромагнитной совместимости частот генераторов, качеством избирательных (временных) фильтров. Обычно . Выберем

Зеркальный канал (ЗК) возникает в приемнике из-за наличия в нем преобразователя частоты. Однако бороться с ним необходимо во входных цепях РПрУ.

Частота зеркального канала отстоит от частоты на величину симметрично частоте гетеродина , то есть:

где знак "+" соответствует верхней настройке гетеродина, а "-" - нижней.

Расстройка зеркального канала по частоте равна в данном случае:

Следует отметить, что в РПрУ РОАР часто применяется двойное преобразование частоты
