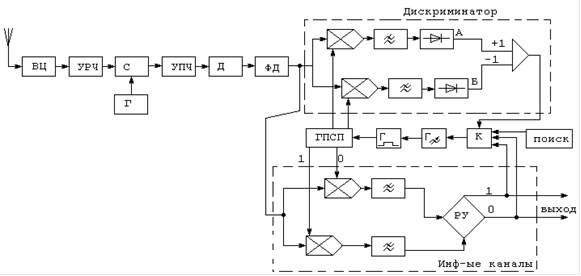

Рисунок 19. Структурная схема оптимального приемника
Высокие требования к обеспечению чувствительности приемника, и его избирательности
по соседнему каналу приводят к тому, что обычно выбирается супергетеродинная схема в соответствии с рисунком 19.
Расчет полосы пропускания приемника
Полоса пропускания П0,7 складывается, как известно [1], из эффективной ширины спектра полезного сигнала Пс и запаса на нестабильность принимаемой частоты fс и нестабильность параметров самого приемника Пн, то есть:
.
Для импульсных сигналов длительностью
значение Пс определяется как
.
Нестабильность Пн - носит случайный характер и определяется
,
где
и
- статистические независимые частоты принимаемого сигнала и сигнала гетеродина приемника соответственно, а
и
- случайные уходы этих частот от номинальных значений.
Величины
можно определить так [2]
,
где α - относительная нестабильность частоты,
f0 - частота гетеродина или сигнала.
Для простоты сигнала примем
, а величину α определим по таблице [2].
Так как
то есть
, то относительную нестабильность в диапазоне принимаемых частот определим [2]
. Такую нестабильность имеют регенеративные усилители СВЧ, выполненные на туннельных диодах.
Таблица 6
|
Тип генератора |
Относительная нестабильность в диапазоне | |||
|
Ниже 30МГц |
Выше 30МГц | |||
|
Транзисторный |
Однокаскадный |
Без кварцевой стабилизации |
10-3 - 10-4 |
10-2 - 10-3 |
|
С кварцевой стабилизацией |
10-5 - 10-7 |
_ | ||
|
Многоканальный с умножителем частоты и с кварцевой стабилизацией |
10-6 - 10-7 |
10-5 - 10-7 | ||
|
На туннельном диоде |
_ |
3*10-4 - 10-5 | ||
|
На отражательном клистроне |
_ |
2*10-3 - 10-6 | ||
