Описание выбора и расчета схемы первого канала измерения.

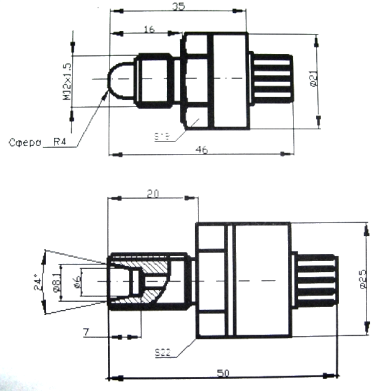

Рис. 3. Датчик давления первого канала измерения

Назначение

Первичные преобразователи давления предназначены для непрерывного преобразования давления воздуха, азота, жидкости АМГ-10 и других жидких и газообразных сред, неагрессивных по отношению к соприкасающимся материалам, в электрический аналоговый выходной сигнал напряжения разбаланса тензомоста, в системах автоматического контроля, регулирования и управления технологическими процессами.

Первичные преобразователи давления ДД100 подразделяются:

по характеру преобразуемого давления на:

· преобразователи избыточного давления (индекс И);

· преобразователи абсолютного давления (индекс А).

по устойчивости и прочности к воздействию температуры и влажности окружающего воздуха на 2 группы исполнения по ГОСТ 12997:

· группа С3 - диапазон температур (-10…+50)ºС, влажность до 95% при температуре 35ºС и более низких, без кондесации влаги;

· группа Д3 - диапазон температур (510…+50)ºС, влажность до 95% при температуре 35ºС и более низких, без кондесации влаги;

по пределу допускаемой относительной погрешности в диапаоне рабочих температур на 2 класса:

Таблица 2

Группа исполнения	Пределы допускаемой относительной погрешности в диапазоне рабочих температур
	1 класс		2 класс
	(40…100)% ВПИ	(20…400)% ВПИ	(40…100)% ВПИ	(20…400)% ВПИ
С3	±0,2%	±0,4%	±0,3%	±0,6%
Д3	±0,5%	±1,0%	±1,0%	±2,0%

От 0 до 20% ВПИ погрешность измерения не нормируется.

Характеристики

Условные обозначения преобразователя давления ДД100, его верхние пределы преобразования и код типоразмеров указаны в табл. 3

Таблица 3

Условное обозначение преобразователей давления ДД100	Верхний предел измерения давления		Код типоразмера
	МПа	бар
ДД100-И-0,1МПа	0,1	1	301710801

Преобразователи выдерживают циклическое изменение температуры окружающего воздуха от -50 до +100ºС.

Электрическое питание преобразователей должно осуществляться от источника постоянного тока напряжением (5±0,001)В. Пульсация напряжения не должна превышать ±0,0005В

· Сопротивление нагрузки должно быть не менее 100кОм.

· Потребляемая преобразователем мощность - не более 10мВт.

· Масса преобразователя - не более 0,075кг.

· Диапазон изменения выходного сигнала:

для исполнения СЗ (по ГОСТ 12997) - (70±30)мВ,

для исполнения ДЗ (по ГОСТ 12997) - (150±30)мВ.

· Кратковременная нестабильность значений выходного сигнала преобразователей не более ±10мкВ, долговременная нестабильность - не более ±25мкВ.

Устройство и работа

Чувствительным элементом первичных преобразователей является кремниевый монокристаллический интегральный преобразователь давления (ИПД), размещенный в герметичном металлостеклянном корпусе, заполненным кремнийорганической жидкостью, с раздельной диафрагмой из нержавеющей стали, передающей давление измеряемой среды через жидкость на ИПД.
