Исследование защищенности информации от утечки за счет ПЭМИН

) С помощью генератора сигналов АРК-ТГЗ, входящего в состав центрального поста системы, в проверяемой линии индуцируется напряжение сигнала.

) Центральный пост размещается вблизи от места установки тестируемого СВТ, а подключенный к нему пробник напряжения присоединяется к ближайшей к СВТ точке тестируемой линии. Периферийный пост размещается вблизи границы контролируемой зоны и его пробник также присоединяется к тестируемой линии. Пример возможного размещения постов системы показан на рис. 10.

3) Оператор выбирает в выпадающем списке тестируемую линию и активирует процедуру измерений командой «Измерение уровней сигналов вблизи/вдали от РЭА».

) Сразу после появления на экране ПЭВМ формы «Настройка» оператор подает команду «Продолжить для всех частот». По этой команде управляющая ПЭВМ центрального поста начинает перестраивать генератор АРК-ТГЗ с частоты на частоту, выполняя одновременные измерения двумя комплексами на каждой из частот.

5) Аналогичные измерения проводятся для всех частотных поддиапазонов задания всех подлежащих проверке линий. В процессе перебора частот и линий задачей оператора является физическое переключение щупа пробника с одной тестируемой линии на другую.

6) Собранные сведения сохраняются в файле данных программы СМО-СИ РАПИРА, далее по команде оператора передаются в программу СМО-ПРИЗ для определения коэффициентов затухания сигналов.

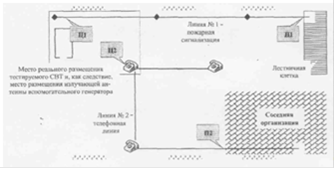

Рис.10. Расположение аппаратуры для этапов 5, 6 при исследовании защищенности информации от утечки за счет наводок: Ц1, П1 - места подключения пробников напряжения центрального и периферийного постов при оценке затухания сигналов в линии пожарной сигнализации; Ц2, П2 - точки подключения пробников напряжения центрального и периферийного постов измерительной аппаратуры при оценке коэффициентов затухания сигналов в телефонной линии

Как и при измерении коэффициентов затухания сигналов в радиоканале, использование вместо комплекта 3 комплекта 2 приводит к снижению скорости сбора данных. Применение комплекта 1 сопряжено со значительными потерями времени на «ручную» перестройку с частоты на частоту вспомогательного генератора. Оценка действующих высот случайных антенн, выполняемая на этапе 7, необходима для последующего пересчета программой СМО-ПРИЗ напряженности поля нормированных шумов в шумовую составляющую наведенного напряжения, на фоне которой осуществляется перехват информации средствами разведки. Зависимость действующей высоты антенны от частоты обычно оказывается относительно плавной, поэтому измерения на данном этапе проводят на небольшой по объему сетке фиксированных частот. Основные действия, проводимые на этом этапе, сводятся к следующему.

1) Тестируемое СВТ выключается, и на месте его размещения устанавливается излучающая антенна вспомогательного генератора сигналов. Измерительная антенна размещается на расстоянии не более 0,5 м от тестируемой линии так, чтобы при наведении в ней напряжения вспомогательным генератором на выходе измерительной антенны наблюдался сигнал максимальной интенсивности (рис. 11). К самой линии рядом с измерительной антенной подключается щуп пробника напряжения.

) Оператор запускает процедуру измерений командой «Измерение напряженности ЭМП и наводок». При этом вспомогательный генератор либо автоматически настраивается на нужную частоту из имеющегося списка контрольных частот (при использовании комплектов 2 или 3), либо на экран выводится приглашение оператору осуществить необходимую настройку генератора вручную. При подтверждении оператором готовности программа СМО-СИ РАПИРА замеряет наведенное в линии напряжение и напряженность поля, порождаемые вопомогательным генератором, и переходит к измерениям на следующей частоте.

3) После выполнения измерений по списку частот для данной линии оператор повторяет измерения для других линий.

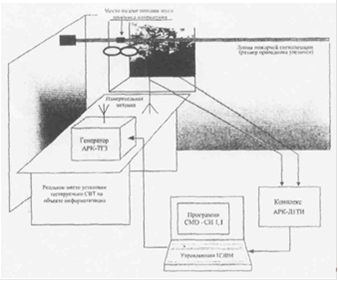

Рис.11. Схема подключения при измерении действующих высот случайных антенн

Так как все измерения производятся вблизи тестируемого СВТ и, следовательно, могут быть осуществлены одним измерительным комплексом, то комплектность аппаратуры значимого влияния на эффективность выполнения данного этапа не оказывает.

На этапе 8 производится расчет совокупности отношений сигнал/шум на границе контролируемой зоны. После передачи результатов измерений в расчетную программу СМО-ПРИЗ выполняются следующие действия.

) Оператор вводит параметры тестовых сигналов в форму «Параметры режимов тестирования СВТ», а сведения о возможном размещении средств разведки и о параметрах проведения измерений - в форму «Параметры программы».

2) При запрете автоматического перерасчета коэффициентов затухания оператор обязан вручную ввести или с использованием расчетных форм определить коэффициенты реального затухания радиосигналов и затухания наведенных напряжений в линиях утечки, а также действующие высоты тестируемых случайных антенн; если же флаг «Автоматический перерасчет коэффициентов затухания» установлен, то программа СМО-ПРИЗ сама заполнит колонки таблиц значениями и коэффициентами, соответствующими переданным результатам измерений.
