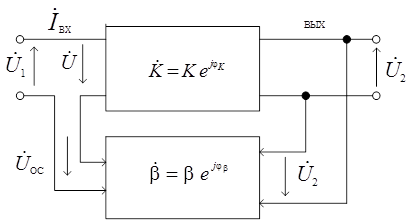

Рис. 2.5. Автоколебательная система с обратной связью
обратной связи сигнал по амплитуде и по фазе равен внешнему сигналу, т.е.
(2.6)
можно вместо внешнего возбуждения подать на вход усилителя напряжение с выхода цепи обратной связи. Из (2.6) находим:
(2.7)
Так как вносимая энергия в систему должна превышать ее потери, то из (2.7) получаем следующую форму записи условий самовозбуждения:
(2.8)
Первое условие (2.8) является амплитудным, а второе - фазовым условием самовозбуждения.
Поскольку обобщенные схемы автогенераторов (рис.2.3 и 2.5) по существу эквивалентны, то условия (2.5) справедливы и для схемы генератора с обратной связью (рис. 2.5). Однако для такого представления схем генераторов более удобна форма записи (2.8).
