Данный метод заключается в том, что выводится много возможных графиков АЧХ, по которым определяется предел варьирования коэффициента усиления. В данном методе будем использовать ту же схему, что и в прошлом пункте. После моделирования схемы и анализа получаем следующие графики:

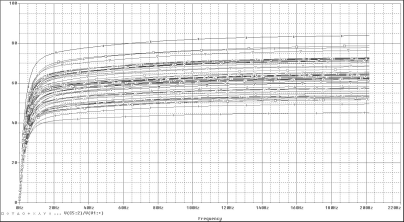

Рис.5 Возможные графики АЧХ при разбросе номиналов
Рассчитаем варьирование коэффициента усиления в программе OrCAD. Для этого построим гистограмму.

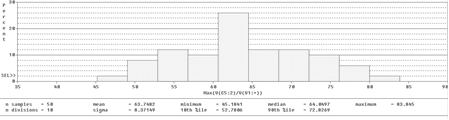

Рис.6 Гистограмма распределения возможных коэффициентов усиления
По гистограмме распределения видно, что программа OrCAD выдавала случайные значения параметров по нормальному закону распределения. Исходя из этого, примем коэффициент для нормального распределения k=6;
так как:
то отсюда найдем отклонение
k-реальное рассеяние коэффициента усиления.
допуск для коэффициента усиления.
Кт-коэффициент точности
Отсюда запишем получившийся коэффициент с допуском:
Ku = 97,9 ± 25,11
Данный метод показал, что выбранные элементы полностью обеспечивают нужный Ku.
