Шпилечный фильтр

Шпилечный фильтр представляет собой полуволновые проводящие линии, согнутые в виде шпильки или буквы U. Формируют фильтр с помощью «шпилек», повернутый относительно соседних на 180°. Связь между концами соседних резонаторов считается сильнее связи между концами одного резонатора, но эта слабая связь на высоких частотах все равно учитывается.

Рассмотрим сначала идеальный фильтр-шпильку на рис. 5.30 с характеристиками на рис. 5.31.

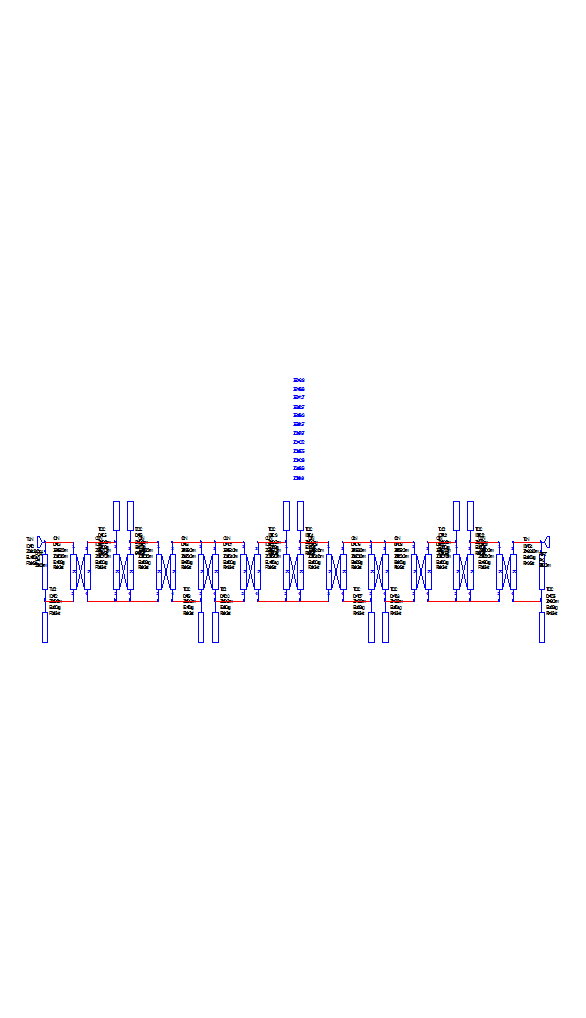

Рис. 5.30«Схема идеального шпилечного фильтра»

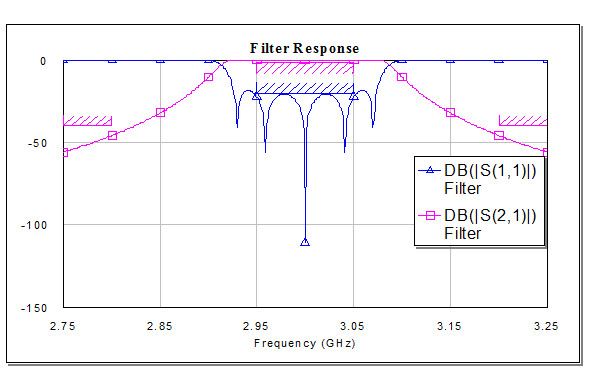

Рис. 5.31«Коэффициент передачи и коэффициент отражения фильтра»

Реальная же схема (рис. 5.32) получается очень сложной не только в исполнении, но и в настройке. Поэтому на оптимизацию уходит достаточно долго времени.

Следовательно, и характеристики (рис. 5.33) получаются не слишком хорошими.

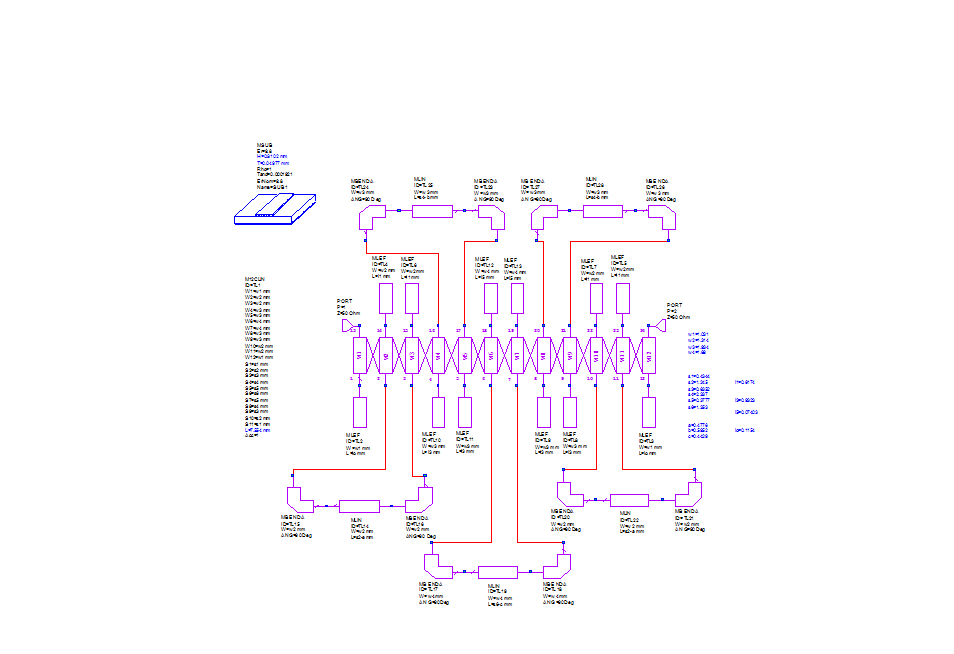

Рис. 5.32«Схема реального шпилечного фильтра»

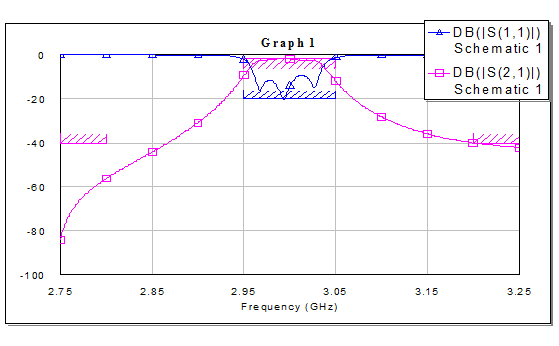

Рис. 5.33«Коэффициент передачи и коэффициент отражения фильтра»

Размеры же данного фильтра оставляют желать лучшего.

Так как некоторые структуры из вышерассмотренных удовлетворяют не всем требованиям, то нужно убедится в том, что эти фильтры наиболее оптимальные. Для этого выберем несколько структур СВЧ-фильтров, которые представлены в [2].
