Особенности теоретического анализа смесителей СВЧ

В схеме, приведенной на рисунке 2, наблюдение АЧХ и измерение модуля одиночного смесителя происходит относительно постоянного по амплитуде сигнала первой ПЧ1 от блока опорных частот, подаваемого на вход СМПЧОК и играющего роль эталонного.

Наблюдение ФЧХ и измерение фазы коэффициента передачи испытуемого смесителя в такой схеме производится относительно фазочастотной характеристики СВЧ-тракта, входящего в систему ФАПЧ-1. Тракт ФАПЧ-2 работает при постоянной ПЧ2 и поэтому влияния на результаты измерения фазы не оказывает.

На рисунке 3 представлена часть структурной схемы, приведенной на рисунке 2, в виде электрического тракта ФАПЧ-1, которая определяет ФЧХ измерительного прибора. Сдвиги фаз в отдельных участках тракта обозначены как . Направленные ответвители НО-1 и НО-2 являются делителями, образующими измерительный фазовый мост, в одно плечо которого включен испытуемый смеситель СмХ, а в другое - первый смеситель системы ФАПЧ, СМ-1 ФАПЧ, который играет роль опорного. Равенство фаз сигналов входной и опорной промежуточных частот в фазовом детекторе системы ФАПЧ отвечает тождеству:

, (1)

где - фаза сигнала опорной частоты.

Часть сигнала опорной частоты ФД-1 используется и в качестве опорного в схеме, поэтому при линейной ФЧХ прибора и равных фазах сигналов входных промежуточных частот на входах смесителей ПЧ1 измерительного и опорного каналов необходимо выполнение тождества:

, (2)

где - сдвиг фаз в испытуемом смесителе.

Из приведенного анализа следует, что наблюдение и измерение ФЧХ испытуемого смесителя СмХ в любом случае требует применения "эталонного" опорного смесителя, обладающего, по крайней мере, линейной ФЧХ.

Кроме того, из этого же анализа следует, что наблюдение и измерение ФЧХ испытуемого смесителя СмХ в любом случае требует применения измерительного фазового моста. Этот мост может быть выполнен либо в виде отдельного узла схемы измерительного прибора, либо совмещать и другие функции, как, например, в случае схемы с одиночным смесителем.

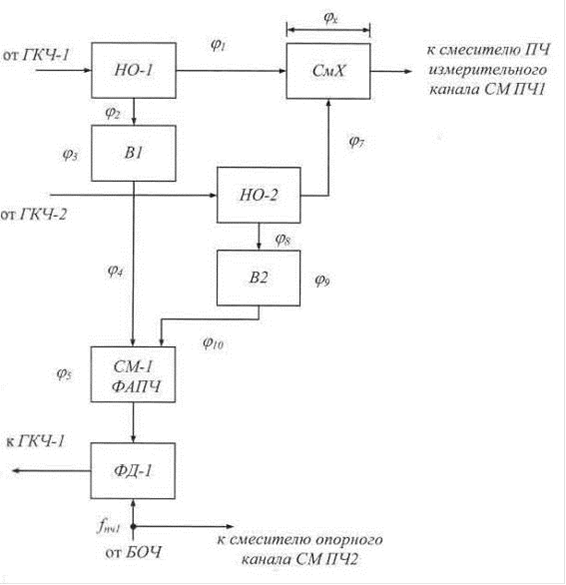

- линейные сдвиги фаз в соответствующих СВЧ-трактах; - сдвиги фаз в развязывающих ферритовых вентилях СВЧ В1 и В2; - сдвиги фаз в первом смесителе системы ФАПЧ-1 и в исследуемом смесителе СмХ

Рисунок 3 - Часть тракта прибора, определяющая его ФЧХ

Схема прибора с измерительным фазовым мостом в виде отдельного узла приведена на рисунке 4 и в [7]. Работа ее аналогична вышеописанной и поэтому особых пояснений не требует.

Рис. 4.

Достаточно информативным, дающим к тому же вполне удовлетворительные результаты, особенно для решения инженерных задач, является метод, основанный на представлении испытуемого устройства эквивалентным четырехполюсником, описываемым одной из систем параметров, чаще всего z, у или s - в диапазоне СВЧ. В этом случае исследование особенностей прохождения по цепи сигналов сводится к анализу поведения комплексного коэффициента передачи испытуемого устройства как функции амплитуды и частоты этого сигнала.
