Анализ временных характеристик цепи

где h(t) - переходная характеристика, p-оператор Лапласа.

Из формул (1.7) и (1.11) получим выражение для определения переходной характеристики:

Воспользуемся формулой (1.12) и данными таблицы1.1 и построим графики переходной характеристики для двух значений коэффициентов усиления операционного усилителя (Рисунок 1.4)

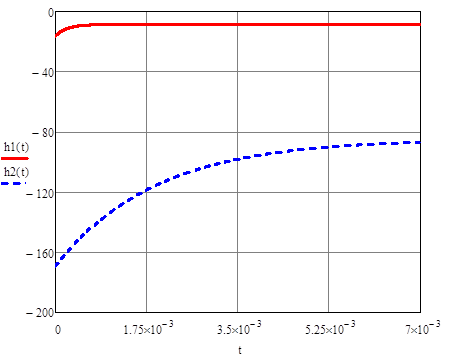

Рисунок 1.4 Переходная характеристика h(t) для μ=10 (сплошная линия) и μ=100 (пунктир)

Приведем таблицу значений функций в точках t=τ*b/5, b=0 10

радиотехнический цепь интеграл сигнал

Таблица 3 Значения переходной характеристики цепи

b	h1(t), μ1=10	h2(t), μ2=100
0	0	0
1	0.806	8.056
2	1.465	14.652
3	2.005	20.053
4	2.447	24.474
5	2.809	28.094
6	3.106	31.058
7	3.348	33.485
8	3.547	35.471
9	3.71	37.098
10	3.843	38.43

Импульсная характеристика цепи

где g(t) - импульсная характеристика, p-оператор Лапласа.

Из формул (1.7) и (1.13) получим выражение для определения переходной характеристики:

Воспользуемся формулой (1.14) и данными таблицы1.1 и построим графики переходной характеристики для двух значений коэффициентов усиления операционного усилителя (Рисунок 1.5)

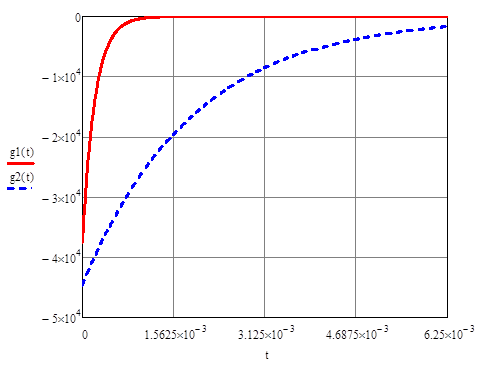

Рисунок 1.5 Импульсная характеристика g(t) для μ=10 (сплошная линия) и μ=100 (пунктир)

Приведем таблицу значений функций в точках t=τ*b/5, b=0 10

Таблица 4 Значения импульсной характеристики цепи

b	g1(t), μ1=10	g2(t), μ2=100
0	2.07 *104	2.346*104
1	1.695*104	1.921*104
2	1.388*104	1.572*104
3	1.136*104	1.287*104
4	9.303*103	10.54*103
5	7.617*103	8.63 *103
6	6.236*103	7.065*103
7	5.106*103	5.785*103
8	4.18 *103	4.736*103
9	3.422*103	3.878*103
10	2.802*103	3.175*103

Перейти на страницу: 1 2
