Подготовка и осуществления монтажа

Вычислитель не должен подвергаться интенсивному солнечному облучению. К вычислителю должен быть обеспечен свободный доступ со стороны органов управления. Вычислитель необходимо монтировать на расстоянии, обеспечивающем подключение необходимой длины соединительных кабелей от ПЭП (не более 200 м). Место установки вычислителя должно быть оборудовано трехполюсной евророзеткой, подключенной к сети переменного тока напряжением 220 (22; - 33) В c шиной защитного заземления, подключенной к соответствующему полюсу этой розетки.

Требования к месту прокладки кабелей

При любом способе прокладки кабели должны иметь защиту от механических повреждений и нагрузок на растягивание. Длина трассы прокладки кабелей от 0 до 200м.

Общие требования

При проведении сварочных работ на трубопроводе вблизи смонтированного измерительного участка (или УПР) возможно повреждение (выгорание) входных цепей прибора. Для предотвращения этого необходимо отсоединить кабели от ПЭП или разъем с кабелями ПЭП от вычислителя.

Не рекомендуется:

устанавливать прибор вблизи мест, где часто производятся сварочные работы;

подключение к одной с прибором фазе оборудования, создающего электромагнитные помехи;

устанавливать прибор вблизи аппаратуры, чувствительной к радиопомехам.

Монтаж прибора включает в себя:

монтаж ПЭП (при поставке без УПР);

монтаж УПР;

монтаж термопреобразователей;

монтаж вычислителя;

прокладку кабеля;

присоединение кабелей к ПЭП;

подводка заземления к евророзетке;

В процессе монтажа ПЭП для 250 DN и свыше необходимо производить измерения следующих линейно-угловых параметров в соответствии с НД “Рекомендация. ГСИ. Теплосчетчик СТУ-1. Методика поверки. ТЕСС 00.030.00 МП”:

наружного диаметра трубопровода Dн, м;

суммарной толщины стенки трубопровода и отложений Нn, м;

внутреннего диаметра трубопровода Dn, м;

смещения оси акустического канала относительно

центральной оси трубопровода χ, мм;

угла наклона оси акустического канала α, °;

- расстояния между ПЭП L, м.

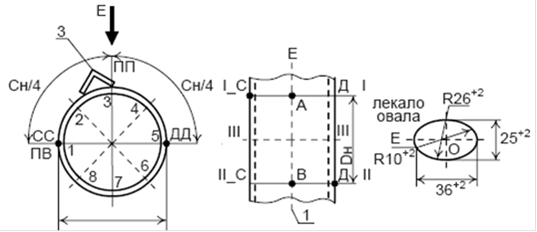

Рисунок 13. Разметка овалов

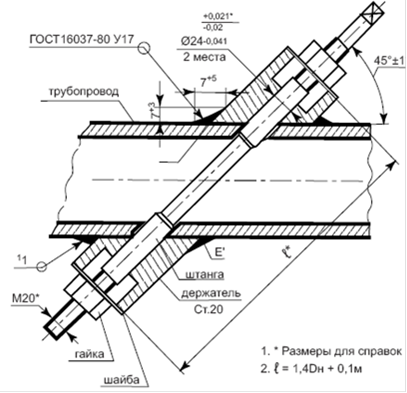

Рисунок 14. Схема приварки держателей к трубопроводу

При монтаже необходимо:

перекрыть задвижками участок трубопровода и слить воду;

очистить поверхность на предполагаемом для врезки участке от грязи, изоляции, покрытия и т.п. до металла;

измерить наружный диаметр трубопровода Dн, м.

нанести разметки на трубопровод в соответствии с рисунком 13.

При нанесении разметки выполнить следующие условия:

линии разметки не должны совпадать со сварными швами;

место разметки должно быть удалено на достаточное расстояние от стен и прочих препятствий, способных помешать дальнейшим работам.

Провести с помощью профиля 3 длиной не менее 1 DN, имеющего два плоскопараллельных ребра (швеллер, уголок и т.д.) осевую линию (АВ) в плоскости ПП перпендикулярной плоскости врезки (ПВ). При вертикальном расположении трубопровода это будет любая удобная для дальнейшей разметки линия. На нанесенной линии с помощью рулетки разметить отрезок АВ равный Dн. Провести через точки А и В с помощью гибкой металлической ленты (линейки, рулетки и т.д.) линии СД’ и ДС’, перпендикулярные линии АВ. Измерить в плоскости точек САД’ и С’ВД не менее 3 раз рулеткой длину окружности Сн и найти среднее значение Снср. Разметить точки С, С’, Д, Д’ на расстоянии Снср/4 от точек А и В.

Перейти на страницу: 1 2 3 4 5 6 7 8
