Подготовка и осуществления монтажа

Убедившись в правильности предварительной сварки приступить к окончательному привариванию шва, постоянно совершая колебательно - вращательные движения штанги вокруг своей оси для устранения возможных перекосов.

Измерить суммарную толщину стенки трубопровода и отложений Нn.

Для этого рекомендуется вварить бобышки в плоскости врезки (ПВ) в соответствии с рисунком 15. После измерений бобышки закрыть заглушками на резьбе. Доработать, в соответствии с рисунком 16, с помощью развертки отверстие диаметром 24+0,021 в одном из держателей до диаметра 24+0,13 мм. Одновременно зенкером доработать плоскость упора ПЭП в держателе на глубину, позволяющую захватить всю обрабатываемую поверхность.

Повторить эти операции для другого держателя. Рассчитать внутренний диаметр трубопровода Dn. Измерить смещение оси акустического канала относительно центральной оси трубопровода χ. Измерить угол наклона оси акустического канала.

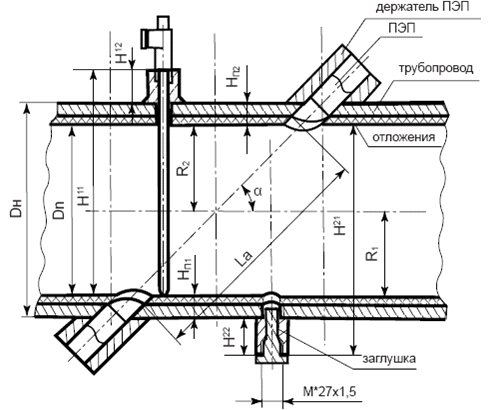

Рисунок 15. Схема измерения суммарной толщины стенки трубопровода и отложений (Нn)

Установить один ПЭП в соответствии с рисунком 16.

Измерить расстояние L между ПЭП.

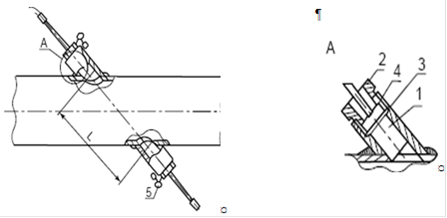

Рисунок 16. Схема монтажа пьезоэлектрических датчиков:

-преобразователь ПЭП-3, 2-гайка ТЕСС 758412.005, 3- прокладка ТЕСС 754155.009-005, 4- кольцо ТЕСС 753613.004, 5- пломба.

Монтаж ПЭП при врезке по хорде: на наружной стенке трубопровода в диаметральной плоскости с помощью рулетки нанести две линии (линия 1, линия 2) на расстоянии 0,866·DН друг относительно друга, где DН наружный диаметр трубопровода; на боковой стороне трубопровода, с помощью отвеса, отметить на линии 1 точку А, затем с помощью жесткого профиля (уголка, швеллера) провести горизонтальную линию до пересечения с линией 2 и отметить на ней точку Б; отложить рулеткой расстояние 0,26 · DН от точки А вдоль линии 1, кернить полученную точку; отложить рулеткой расстояние 1,83 · DН от точки Б вдоль линии 2 в противоположную сторону отрезка, проведенного из точки А, кернить полученную точку; вырезать овальные отверстия в трубопроводе под держатели в местах кернения ; приварить держатели ПЭП.

Измерение значения смещения акустической оси χ И выполнить следующим способом:

· приложить уровень к нижней точке Е тубопровода и, используя отвес, измерить расстояние от точки С до уровня (линия 3) не менее 5 раз.

· произвести замеры смещения точки Д, так же не менее 5раз. Найти среднее значение замеров χN.

· вычислить смещение акустической оси χИ по формуле:

χH = Дн/4 - χN

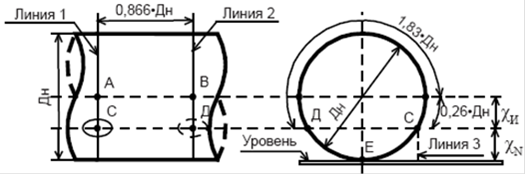

Рисунок 17. Разметка трубопровода при врезке по хорде

Монтаж прямопроходных УПР с условным диаметром от DN 32 по DN 1200 мм:

· Перекрыть задвижками участок трубопровода и слить воду. Очистить наружную поверхность на предполагаемом для врезки участке трубопровода от грязи, изоляции, покрытия и т.д. до металла.

· Разметить и вырезать в трубопроводе участок L в соответствии с рисунком 18 и таблицей 7.

Перейти на страницу: 1 2 3 4 5 6 7 8
