Устройство и работа

Структурная схема теплосчетчика приведена на рисунке 10. Плата аналоговая расходомерной части теплосчетчика формирует мощные импульсы, поступающие на пьезоэлектрические преобразователи ПЭП1 (ПЭП3). Задержанные сигналы, полученные от пьезоэлектрических преобразователей ПЭП2 (ПЭП4) поступают в плату аналоговую, для нормализации. Плата аналоговая формирует импульс времени задержки, преобразует его в унитарный код, который, в свою очередь, поступает в плату процессора для обработки. Затем процесс повторяется, с той разницей, что преобразователи ПЭП1 (ПЭП3) и ПЭП2 (ПЭП4) меняются местами.

Преобразователи имеют гальваническую развязку с приборными цепями теплосчетчика. Величина температуры теплоносителя, полученная от преобразователей температуры ПТС1, ПТС2, ПТС3, ПТС4 в виде омического сопротивления, поступает на плату процессора, где с помощью АЦП преобразуется в последовательный цифровой код. Информация о давлении поступает от преобразователей давлении ПД1, ПД2, ПД3, ПД4 в виде аналогового сигнала 4 - 20 мА. Полученная таким образом информация о расходе, температуре и давлении используется для расчета количества тепловой энергии по соответствующему алгоритму.

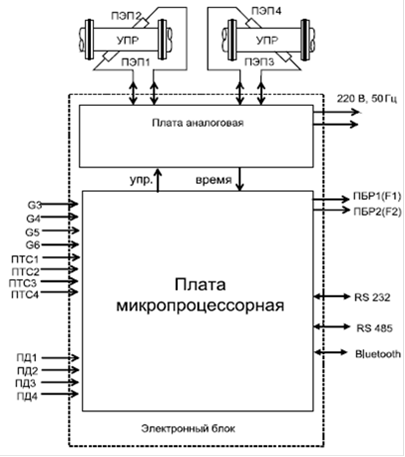

Рисунок 11.Структурная схема теплосчетчика

Накопленная информация и значения программируемых параметров выводится на ЖКИ и интерфейсный выход RS232 и RS 485.

Два силовых выхода ПБР1(F1), ПБР2(F), используются для управления электрифицированными приводами задвижек или привода регулятора давления. Два выхода ПБР1(F1) и ПБР2(F) могут использоваться как альтернативные импульсные выходы, сигналы которых пропорциональны объемному расходу и используются для поверки на проливных установках.

Система питания имеет защиту от повышенного сетевого питания (варистор) и защиту от повышенного тока потребления (самовосстанавливающийся предохранитель).
