Вычислитель выполнен в блочном исполнении по платно-модульному принципу. Он размещен в литом пластмассовом брызгозащищенном корпусе. Корпус и крышка, а также кабельные вводы имеют резиновые уплотнения.
На лицевой панели вычислителя расположены:
функциональная клавиатура из 5 кнопок:
СДВИГ ВЛЕВО - , СДВИГ ВПРАВО - , ВВОД - ,
ИНКРЕМЕНТ - , ДЕКРЕМЕНТ - ;
жидкокристаллический двухстрочный русифицированный матричный индикатор (ЖКИ) с подсветкой, по 16 символов в строке для представления программируемой и выходной информации. Подсветка включается при нажатии на любую кнопку и выключается по истечении 2 минут, если не было следующего обращения к кнопкам;
два позиционных индикатора - “НОРМА”, “ОТКАЗ”.
Кнопка перемещает курсор (мигающее подчеркивание) на одну позицию вправо и от конца строки к ее началу. При непрерывном нажатии на кнопку, курсор перемещается со скоростью 2 позиции за секунду.
Кнопка перемещает курсор (мигающее подчеркивание) на одну позицию влево и от начала строки к ее концу.
Кнопка меняет значение цифры (0→1→2→ .→9→0), указанной курсором.
Кнопка меняет значение цифры (9→8→7→ .→0→9), указанной курсором.
Кнопка фиксирует введенные данные и вызывает следующее окно меню.
На передней вертикальной стенке корпуса установлены:
разъем для подключения измерительных входов по расходу, давлению, цифровых датчиков температуры.
Разъем так же служит для вывода сигналов силовых реле и совмещенных с ними выходных импульсных сигналов для поверки расходомерной части теплосчетчика;
разъем для подключения высокочастотных кабелей типа РК-50, соединяющих ПЭП с вычислителем;
разъем интерфейсный;
разъем для подключения преобразователей температуры;
герморазъем кабеля сетевого питания.
Элементы управления и контроля, размещение разъемов подключения теплосчетчика приведены на рисунке 9.

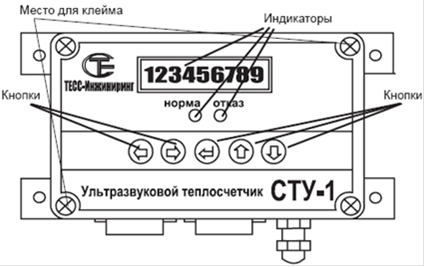

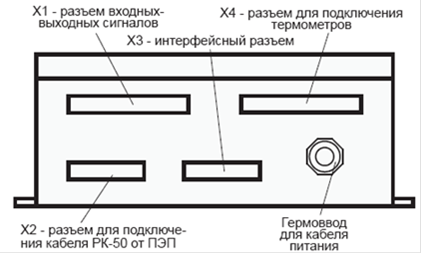

Рисунок 9. Элементы управления и контроля, размещение разъемов подключения теплосчетчика
Принцип действия расходомерной части поясняется на рисунке 10.
Ультразвуковые пьезоэлектрические преобразователи ПЭП1 и ПЭП2, ПЭП3 и ПЭП4 (порядковый номер является условным и к конкретному ПЭП не привязан) работают попеременно в режиме приемник-излучатель. Скорость
распространения ультразвукового сигнала в теплоносителе, заполняющем трубопровод, представляет собой сумму скоростей ультразвука в неподвижном теплоносителе и скорости потока теплоносителя V в проекции на рассматриваемое направление распространения ультразвука. Время распространения ультразвукового импульса от ПЭП1 к ПЭП2 и от ПЭП2 к ПЭП1 зависит от скорости движения теплоносителя в соответствии с формулами:
где: t1, t2 - время распространения ультразвукового импульса по потоку и против потока;а - длина активной части акустического канала;д - расстояние между мембранами ПЭП;
Со - скорость ультразвука в неподвижном теплоносителе;- скорость движения теплоносителя в трубопроводе;
α - угол в соответствии с рисунком 10.

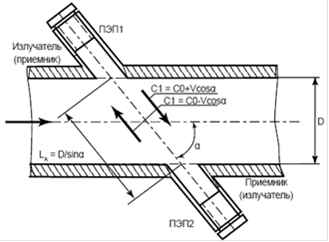

Рисунок 10.Принцип работы расходомера
В теплосчетчике используется метод прямого измерения времени распространения каждого индивидуального ультразвукового импульса от одного ПЭП к другому.
где: Δt - разность времени распространения ультразвуковых импульсов по потоку и против потока.
Умножив среднюю скорость потока V на площадь сечения трубопровода диаметром D, получим значение расхода теплоносителя G, протекающего на месте установки ПЭП:
где D - внутренний диаметр трубопровода на месте установки ПЭП;
Ккор - коэффициент коррекции. Коэффициент коррекции Ккор является программируемым параметром.
Для исключения влияния изменения скорости ультразвука от температуры в теплосчетчике учитывается фактическая скорость ультразвука, рассчитанная по формуле:
