Для изготовления полупроводниковых интегральных схем используют в большинстве случаев пластины монокристаллического кремния p- или n- типа проводимости, снабженными эпитаксиальными и так называемыми “скрытыми” слоями (рис. 1).

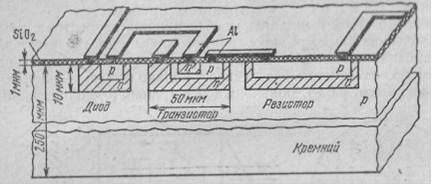

Рис.1. Структура элементов полупроводниковой ИС.
Кремний в химическом отношении при комнатной температуре является весьма инертным веществом - не растворяется в воде и не реагирует со многими кислотами в любых количествах, устойчив на воздухе даже при температуре 900ºС, при повышении температуры - окисляется с образованием двуокиси кремния. Вообще, при нагревании кремний легко реагирует с галогенами, хорошо растворим во многих расплавах металлов.
Далее в качестве подложки будет рассматриваться кремний, у которого следующие преимущества перед германием:
. Большая ширина запрещённой зоны, что даёт возможность создавать резисторы с большими номинальными значениями;
. Более высокие рабочая температура и удельные нагрузки;
. Транзисторы работают при значительно больших напряжениях;
. Меньшие токи утечки в p-n переходах;
. Более устойчивая к загрязнениям поверхность;
. Плёнка двуокиси кремния, созданная на его поверхности, имеет коэффициенты диффузии примесей значительно меньше, чем сам кремний. [5, с.144-156].
После выбора материала подложки приступают к выбору материала примесей. Здесь важнейшим критерием является необходимый тип проводимости полупроводникового материала, после легирования. В качестве легирующих примесей, с помощью которых изменяют проводимость исходного материала пластины, применяют соединения бора, сурьмы, фосфора, алюминия, галлия, индия, мышьяка, золота. Применяемые материалы должны обладать очень высокой чистотой: содержание примесей в большинстве материалов, используемых при изготовлении полупроводниковых микросхем, не должно превышать 10-5 .10-9 частей основного материала.
В таблице 3 описаны материалы, используемые в качестве примесей. Важными параметрами примесей является предельная растворимость полупроводника и температура, при которой производят процесс легирования.
Таблица 3. Наиболее распространенные примеси в полупроводниках [3, с. 318].
Полупроводник |
Нейтральные примеси |
Доноры |
Акцепторы |
Примеси, создающие глубокие уровни |
Кремний |
H, N, C, Ge, Sn, Pb, Ar |
P, As, Sb, Li |
B, Al, Ga, In |
Cu, Au, Zn, Mn, Fe, S, Ni |
Германий |
H, N, C, Ge, Sn, Pb, Ar |
P, As, Sb, Li |
B, Al, Ga, In |
Cu, Ag, Au, Zn, Cd, Mn, Ni, Fe, S, Se, Te |
Арсенид галлия |
H, N, B, Al, In, P, Sb |
Si, Sn, Te, S, Se |
Zn, Cd, Be, Li |
Cr, Fe, V, Ni, Mg, Au, Ge, Mn, Ag |
Фосфид галлия |
H, N, B, Al, In, As, Sb |
Si, Sn, Te, S, Se |
Be, Mg, Zn, Cd, C |
Cu, O, Ge, Co, Fe, Cr, Mn |
