Устройство и принцип работы станционного полукомплекта системы WLL

Блок абонентских комплектов (БАК) обеспечивает взаимосвязь СКС с абонентскими линиями АТС. БАК содержит 8 абонентских комплектов, каждый из которых обеспечивает сопряжение с двумя абонентскими линиями. В зависимости от исполнения стойка СКС может содержать от одного до 4-х БАК. Блок питания (БП) обеспечивает все устройства стабилизированным напряжением и в зависимости от источника, подключается к сети переменного тока напряжением 220 В или к источнику питания АТС напряжением 60 В.

Для подготовки СКС к работе необходима установка, когда СКС по всем 4 каналам формирует сигнал «отбоя» частотой =2363 Гц и длительностью не менее 2 с, что приводит к выключению всех приемо-передатчиков ППС.

Для включения какого-либо канала, по этому каналу передается сигнал включения (Т1, Т2) приемо-передатчика. Сигнал «занятия канала» (СЗК) частотой 2295 Гц до получения сигнала этой же частотой, но не более 1,3 с, если ответный сигнал получен позже или через 0,45 с, то СКС принимает решение, что основной ПП неисправен, если ответный сигнал не получен в течение 1,3 с, то принимается решение о том, что неисправны основной и резервный приемо-передатчик, при этом канал бракуется, выдается сообщение об ошибке и включается следующий канал. При получении ответного сигнала СКС считает, что приемо-передатчик этого канала включен и исправен. После начальной установки производится включение одного из каналов и по нему передается маркерный сигнал (МС) частотой f=2397 Гц, что означает переход этого канала в дежурный режим.

Рассмотрим подробнее входящие соединения:

При получении сигнала вызова с абонентской линии Т1 - проверяется наличие у абонента времени для разговора и наличие свободного канала, после этого свободный канал занимается и по нему передается сигнал включения приемо-передатчика Т1-Т2 (рисунок 5).

На следующем этапе передается 3-х частотная посылка избирательного вызова (ИВ), соответствующая индивидуальному номеру абонентской станции. Соответствие частот индивидуальным номерам приведены в таблице 1. Трехчастотная посылка передается с получения сигнала подтверждения вызова (СПВ) частотой 2295 Гц (Т2-Т4), но не более чем 6 с, если СПВ не получен в течение 6 с, формируется сигнал «отбоя» с частотой 2363Гц и длительностью не менее 2 с и канал выключается.

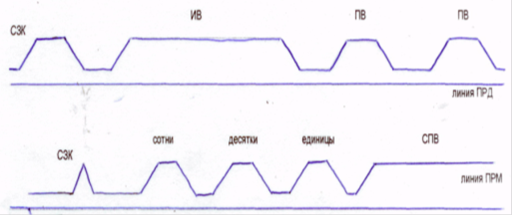

Рисунок 5 - Временная диаграмма входящего вызова

Таблица 1

Соответствие частот индивидуальным номерам

Номера Сотни, Десятки, единицы	Индивидуальный номер
	Частота, Гц
	сотни	десятки	единицы
1	1003	1343	1663
2	1037	1374	1717
3	1071	1411	1151
4	1105	1445	1785
5	1139	1479	1819
6	1173	1513	1853
7	1207	1547	1887
8	1241	1581	1921
9	1275	1615	1985
0	1309	1649	1989

Перейти на страницу: 1 2 3 4
