Радиорелейные линии синхронной цифровой иерархии

После обработке AU-указателя сигналы поступают на модуль SOH MS2, где начинается мультиплексная секция радиорелейной линии. В этом модуле осуществляются генерация кодов BIP-8 и BIP-24 и вставление (мультиплексирование) байт заголовка SOH.

После обработки в модуле SOH MS2 сигналы поступают на модуль резервирования стволов, работой которого управляет блок управления резервированием (БУР) [7].

В ЦРРЛ используется поучастковая система резервирования стволов, например 3+1,6+2 и так далее. Переключение рабочих стволов на резервный ствол осуществляется на оконечных и узловых станциях. На приемной стороне участка резервирования блок управления резервированием контролирует работоспособность рабочих и резервных стволов. При ухудшении качества работы одного из рабочих стволов (из-за замираний сигналов на пролетах, увеличения уровня внутренних или внешних шумов и помех) и работоспособном резервном стволе, приемная часть БУР принимает решения о переключении данного рабочего ствола на резервный ствол. По служебному каналу приемная часть БУР передает команду на передающую сторону участка резервирования.

На передающей стороне участка резервирования передающая часть БУР посылает команду на соответствующий переключатель ППд и информационный сигнал с этого момента передается параллельно по рабочему и резервному стволам. На приемной стороне вначале производится выравнивание времени распространения сигналов по рабочему и резервному стволам, чтобы исключить эффект проскальзывания сигналов. После этого производится безобрывное переключение выхода с помощью ключа ППр с рабочего ствола на резервный ствол. После восстановления работоспособности рабочего ствола восстанавливается исходная коммутация и освобождается резервный ствол.

После модуля резервирования стволов сигнал STM-1 восьмью потоками суммарной скоростью 155520 кбит/с поступает на многоуровневый кодер, в котором: к выходному цифровому потоку прибавляется дополнительный заголовок радио цикла (RFCOH - Radio Frame Complementary Overhead); производится скремблирования; осуществляется кодирование (FEC - Forward Error Correction) и размещение полученных цифровых потоков на фазоамплитудной плоскости сигнала модулятора (рисунок 2.3.4).

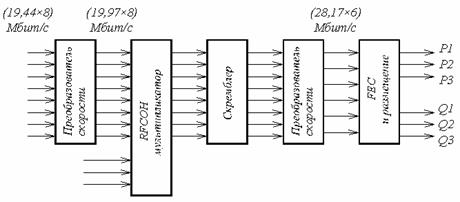

Рисунок 2.3.4 - Структурная схема многоуровневого кодера

В преобразователе скорости 1 осуществляется увеличение суммарной скорости восьми цифровых потоков на 4.24 Мбит/с за счет того, что тактовая частота считывания из буферной памяти превышает тактовую частоту записи информации в эту память. В результате такого преобразования в выходных потоках образуются тактовые интервалы свободные от информационных символов.

В мультиплексоре дополнительного заголовка радиоцикла (рисунок 2.3.5) в свободные тактовые интервалы вставляются информационные символы служебных сигналов, основные из которых: цифровой поток 2 Мбит/с (WS - Way Side), доступный на каждой станции; служебные каналы для связи передающей и приемной сторон блока управления резервированием и для сбора информации о состоянии оборудования станций системой теленаблюдений. В этом же модуле формируется цикл по дополнительному заголовку, причем структура восьмиразрядного циклового синхросигнала может изменяться с помощью переключателя, что обеспечивает идентификацию ствола необходимую при наличии эффекта прохождения сигналов через три интервала и на узловых радиорелейных станциях с большим числом ответвлений.
