. Центральные частоты: 1 и 2.8 ГГц.
. Полоса пропускания - 11 % в диапазоне 3 ГГц и 1% в диапазоне 1 ГГц.
. Входной импеданс тракта - 50 Ом.
. Флуктуационный порог чувствительности - 0,05 К (3 ГГц) и 0.8 К (1 ГГц) при постоянной времени 1 сек.
. Коэффициент усиления по СВЧ- тракту - около 50 дБ.
. Коэффициент внеполосного затухания не хуже 30 дБ.
. Нестабильность коэффициента усиления - менее 1%.
. Общая термостабилизация: температура ВЧ-блока 38°±0°,3.

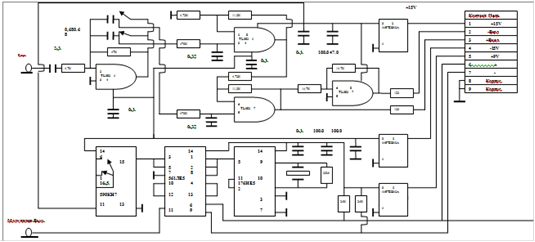

Выходные устройства радиометров осуществляют обработку сигнала после квадратичного детектора: усиление, синхронную фильтрацию, синхронное детектирование, предварительное аналоговое интегрирование, генерацию опорного сигнала с возможностью управления усилением, фазой опорного сигнала.
Устройство управления радиометрами осуществляет дистанционное управление модуляцией, усилением, фазой опорного сигнала, калибровкой и является источником питания (напряжение питания - 220 В).
В таблицах 1-3 приведены схема распайки соединительных кабелей радиометров и блока управления.
радиотехнический приемник антенна модуляционный
Таблица 1.- Блок - схема соединений РМ-30

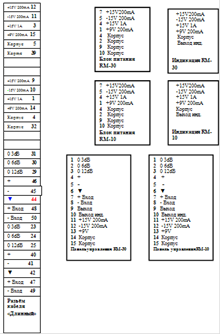

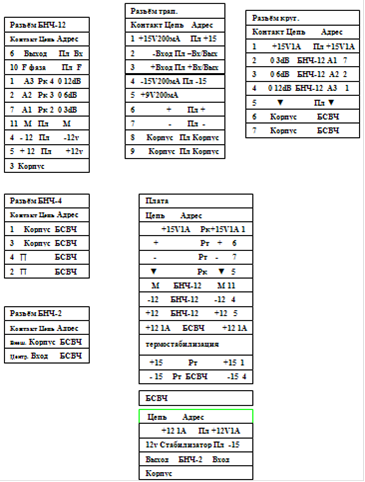

Таблица 2. - Схема распайки кабелей блока управления

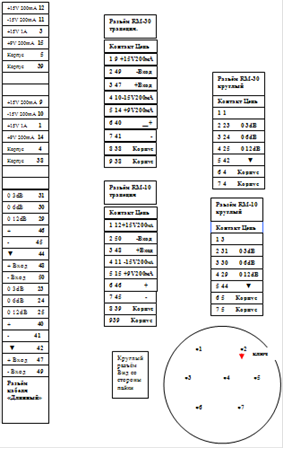

Таблица 3. - Схема распайки соединительного кабеля в фокальном боксе
