Радиометры для мониторинга солнечной активности на двух частотах

Облучатель для зеркальной антенны на фиксированные частоты 1 и 3 ГГц предназначен для проведения регулярных наблюдений радиоизлучения Солнца в комплексе с радиометрами РМ-10 и РМ-30. В рабочем положении выходные разъемы облучателя с помощью соединительных кабелей подключаются к входным разъемам радиометров.

Облучатель для зеркальной антенны (рисунки 11а,б и 12) представляет из себя рупорную антенну на две рабочие частоты, конструктивные параметры которой рассчитаны так, чтобы диаграммы направленности на рабочих частотах создавали оптимальное распределение поля по раскрыву антенны ТНА-57. Для установки в фокусе приемной антенны облучатель снабжен системой крепления в виде круглого фланца на металлических шпильках.

Рисунок 11а -Чертеж облучателя (вид со стороны раскрыва)

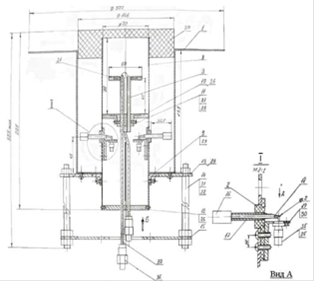

Рисунок 11б - Чертеж облучателя

Рисунок 12 - Фото облучателя в фокусе антенны ТНА-57

Основные технические характеристики:

Верхняя рабочая частота	3 ГГц
полоса частот	200 МГц
Нижняя рабочая частота	1 ГГц
полоса частот	10 МГц
Возбуждение	дипольное
Выходной импеданс трактов	50 Ом
Диаметр внутреннего волновода на частоту 3 ГГц	70 мм
Диаметр внешнего волновода на частоту 1 ГГц	146 мм
Длина с крепежным кронштейном	360 мм
Размер экрана	300 мм

Двухчастотный облучатель конструктивно представляет собой два соосных круглых волновода, работающих в частотных диапазонах 1 и 3 ГГц, и возбуждаемых взаимно-перпендикулярными полуволновыми диполями.

Для работы на двух круговых поляризациях на каждой частоте применены симметрирующие устройства (квадратурные мосты) (рисунки 13а, 13б а также рисунки 14 и 15), смонтированные со стороны, противоположной раскрыву.

Рисунок 13а. Чертеж печатной платы квадратурного моста на частоту 3 ГГц.

Рисунок 13б - Чертеж печатной платы квадратурного моста на частоту 1 ГГц.

Рисунок 14 - Фото согласующего устройства (квадратурный мост) на частоту 3 ГГц

Рисунок 15 - Фото согласующего устройства (квадратурный мост) на частоту 1 ГГц

Для правильной работы разнесенных усов диполей на линейных поляризациях на частоте 1 ГГц применены трансформаторы сопротивлений (рисунки 16а, б), смонтированные со стороны, противоположной раскрыву, перед симметрирующим устройством .

Рисунок 16а - Чертеж печатной платы трансформатора сопротивлений на частоту 1 ГГц

Рисунок 16б - Фото трансформатора сопротивлений на частоту 1 ГГц

Настройка облучателя на рабочие частоты проводилась с помощью измерителей КСВН Р2-78 и Р4-37 в полном комплекте с трансформаторами сопротивлений и симметрирующими устройствами.
