Принципиальная схема модема
Принципиальная схема модема показана на рис. 2.4. Модем построен с использованием самой современной элементной базы. Центральным элементом модема является микросхема СС1010 производства «CHIPCON» (1). Микросхема представляет собой микромощный УКВ трансивер диапазона 300-1000МГц, и 8051-совместимый микроконтроллер, интегрированные в одном кристалле. СС1010 разработана для FSK систем работающих в диапазоне ISM/SRD (315, 433, 868 и 915 МГц), но легко может быть запрограммирована для работы на другой частоте между 300 и 1000 МГц. СС1010 имеет плотную интеграцию контроллера и приемопередатчика, что делает решения типа «система на кристалле» очень легкими в использовании, и уменьшает время проектирования и внедрения изделия. СС1010 идеально подходит для изделий имеющих главными особенностями автономное питание, гибкую функциональность и миниатюрные размеры (2). Смотрите ветеринар на дом срочно здесь.
Основные особенности СС1010:
) Программируемый частотный диапазон;
) Высокая чувствительность приемника (-107 дБм (0,9 мкв), при 1,2 кБ/сек);
) Программируемая выходная мощность (от -20 до 10 дБм);
) Очень низкий потребляемый ток (9,1 мА в режиме приема);
) Малое число внешних элементов, отсутствие внешнего высокочастотного коммутатора и фильтра ПЧ;
) Высокая скорость перестройки синтезатора частот, позволяющая использовать технологию “Frequency hopping”;
) FSK модуляция со скоростью передачи информации 76,8 кБ/сек;
) Аппаратный кодек Manchester II и NRZ.
) Индикатор уровня принимаемого сигнала
Особенности высокопроизводительного, низкопотребляющего, 8051-совместимого микроконтроллера:
) Оптимизированное 8051-совместимое ядро, с повышенной в 2,5 раза по сравнению со стандартным, производительностью;
) Двойной указатель программного счетчика;
) Два режима пониженного энергопотребления;
) Встроенный отладочный интерфейс;
) 32 кБ встроенной энергонезависимой электрически перепрограммируемой памяти программ;
) Типичная стойкость памяти программ - 20000 циклов перезаписи;
) Программируемая блокировка чтения и записи памяти программ для увеличения сохранности программного обеспечения;
) 2048 + 128 байт внутреннего ОЗУ;
) Аппаратный кодер/декодер DES;
) Встроенный детектор понижения напряжения питания;
) Трехканальный 10-битный АЦП
) Сторожевой таймер;
) Часы реального времени;
) Четыре таймера/ два ШИМ;
) Два программируемых универсальных асинхронных приемопередатчика;
) Мастер SPI интерфейса;
) 26 конфигурируемых портов ввода/вывода;
) Генератор случайных чисел;

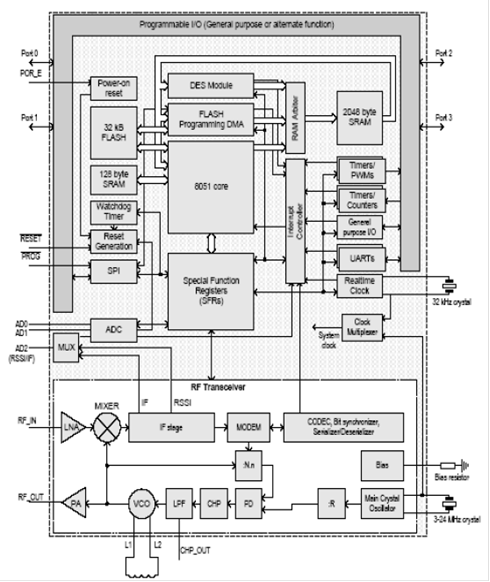

Структурная схема СС1010 показана на рис. 2.5
Рисунок 2.5
Модем питается от двух щелочных элементов питания типоразмера ААА. Для компенсации неидентичности разрядных характеристик элементов питания применен преобразователь напряжения на коммутируемых конденсаторах DA2, который используется для выравнивания напряжения на элементах (14). Микросхема поочередно подключает конденсатор С6 к элементу G1 или G2. Если напряжение на G1 больше, чем на G2, то С6 заряжается от G1 и разряжается на G2. В результате этого напряжение на G1 уменьшается, а на G2 увеличивается. Это приводит к выравниванию напряжения на G1 и G2. Потери в выравнивающем устройстве обусловлены потреблением тока микросхемой ICL7660, которое не превышает 4-5 мкА, что сравнимо с током саморазряда щелочных элементов.
Питание подается после подсоединения рабочего системного разъема, в котором установлена перемычка между контактами 5 и 10. Таким образом, отпадает надобность в дополнительном выключателе питания. Основная цепь питания защищена от переполюсовки включением защитного диода VD10. Напряжения питания получаемое с элементов питания подается на делитель напряжения, выполненный на резисторах R10 и R11, с которого подается на коммутатор аналоговых входов АЦП DD1. Это сделано для возможности контроля состояния элементов питания. Аналоговая часть питается через RC-фильтры, номиналы элементов которых рекомендованы производителем. Входы питания цифровых и аналоговых цепей зашунтированы блокировочными конденсаторами согласно рекомендациям производителя.
