Анализ существующих радиомодемов

Маломощный радиомодем "Гамма" (6) предназначен для организации автоматизированных комплексов на обширных территориях, организации связи между удаленными объектами и пунктами сбора и анализа информации. С помощью модемов "Гамма" можно передавать цифровую информации от телеметрических датчиков измерительного, контрольного и технологического оборудования, устанавливаемого на стационарных объектах. Эксплуатация радиомодема "Гамма" допускается без регистрации в органах Госсвязьнадзора. Внешний вид модема показан на рис. 1.1.

Рисунок 1.1- Радиомодем «Гамма»

Существует следующие модификации модема:

. "Гамма-4151-1" - радиомодем внешний бытовой в пластмассовом корпусе;

. "Гамма-4151-2" - радиомодем внешний в пластиковом поликарбонатном корпусе, с установкой на DIN-рельс;

. "Гамма-4151-3" - радиомодем внешний в металлическом, пылебрызгозащищенном корпусе;

. "Гамма-4152" - радиомодем встроенный.

Основные технические характеристики

Несущая частота 433.92 MHz ±0.2%

Режим передачи симплекс

Режимы работ "прозрачный", адресный, пакетный (с поддержкой ретрансляции пакета)"

Количество частотных каналов 8

Мощность передатчика (max) 10 мВт

Нестабильность частоты 5 х 10-6

Метод модуляции F1D

Девиация частоты 50 KHz

Внешние интерфейсы RS-232, 9600 bps

Максимальный размер пакета 64 кБит

Адрес 8 Бит Количество адресов (для адресного режима) 255

Рабочий диапазон температур -30…+55 °С

Напряжение питания (номинал/допустимый диапазон) 10/5-15 в

Потребляемый ток (прием/передача) 40/70 мА

Габаритные размеры 40 х 102 х 24 мм

Радиомодем «Невод»

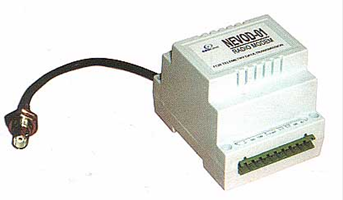

Рисунок. 1.2- Радиомодем «Невод»

Невод-1 - радиомодем для телеметрии (7).

Особенности конструкции:

Передача данных на расстоянии до 10 км в режиме точка-точка.

Встроенный режим ретрансляции для протяженных распределенных сетей телеметрии.

Интерфейс RS-232/RS-485 на скоростях 1200-38400 bps (задается пользователем)

Скорость по эфиру 1200 bps.

Конфигурируется стандартным PC-терминалом.

Устанавливается на DIN-рейку.

Внешний вид модема показан на рис. 2.2.

Основные технические характеристики:

Частота передатчика фиксированная 433.92 MHz (±0.2%)

Скорость передачи 1200 bps

Режим передачи полудуплекс

Выходная мощность передатчика 100 мвт

Антенна 50 ом; несимметричная; BNC

Интерфейс RS-232 (3/5-проводной, CTS/RTS); RS-485

Способ крепления модема на DIN рейку

Энергетика Питание +10 . 25 в (от внешнего источника питания постоянного тока)

Ток потребления не более 200 мА (при Uпит=12 в)

Габаритные размеры 92 х 70 х 95 мм

Радиомодем «Эрика»

Рисунок. 1.3- Радиомодем «Эрика»

Радиомодем "Эрика-ДМ" (8) предназначен для передачи цифровой информации, получаемой через последовательный порт RS-232, по радиоканалу. В модеме встроены телеметрические входы и выходы, что позволяет строить на его основе простейшие системы для сбора информации или управления внешними устройствами. Кроме того, конструктивно предусмотрена интеграция "Эрика-ДМ" с GPS приемниками в одном корпусе, благодаря чему он может использоваться в системах контроля за мобильными объектами.

Внешний вид модема показан на рис. 1.3.

Основные технические характеристики

Модем

Тип модуляции FFSK или внешняя

Скорость передачи данных 2400/4800 bps

Протокол связи АХ.25 "прозрачный"

Встроенная телеметрия 4 входа; 4 выхода (ОК)

Поддержка GPS интерфейса NMEA-0185

Интерфейс с компьютером RS-232

Напряжение питания и ток потребления 7.5-12.6 в; 25 мА

Температурный режим работы -30 . +60 °С

Габаритные размеры и масса 45 х 10 х 150 мм; 50 г

Приемопередатчик

Диапазон частот 146-174; 440-470 MHz

Мощность излучения 0.5 - 4 Вт

Режимы работы симплекс; полудуплекс

Канальный разнос 12.5 / 25 KHz

Количество каналов 8

Субтональные сигналы CTCSS и DCS

Время переключения прием/передача 30 мсек

Напряжение питания 7.5 - 12.6 в

Ток потребления [ передача (4 Вт) / прием ] 2 / 0.1 А

Габаритные размеры и масса 55 х 30 х 160 мм; 250 г

Радиомодем «Струна-3»

Радиомодем "Струна-3" можно использовать для передачи любых цифровых потоков со скоростью до 4800 bps. (Л) Внешний вид модема показан на рис. 1.4.

Рисунок 1.4- Радиомодем «Струна-3»

Основные технические характеристики:

Диапазон рабочих частот 166.7 - 167.5 MHz

Выходная мощность в нагрузку не менее 1 Вт
