Разработка блока питания

Для питания проектируемой микропроцессорной системы управления необходим блок питания, отдающий в нагрузку мощность не менее 2,81 Вт. Максимальный выходной ток по цепи +5В должен быть не менее 381 мА, по цепям +15В - не менее 50 мА. Схема блока питания приведена на рисунке 16.

В качестве трансформатора T1 выбран унифицированный трансформатор ТПП232-127/220-50. Этот трансформатор имеет габаритную мощность 9 В·А. Напряжения на обмотках следующие: U11-12 = U13-14 = 5,04В; U15-16 = U17-18 = 10В; U19-20 = U20-22 = 2,63В. Максимальный ток каждой обмотки 0,255А.

Для стабилизации напряжения +5В используется интегральный стабилизатор LM7805, рассчитанный на максимальный ток 1,5 А. Для стабилизации напряжения +15В используется интегральный стабилизатор LM7815. Он рассчитан на максимальный ток 0,15 А.

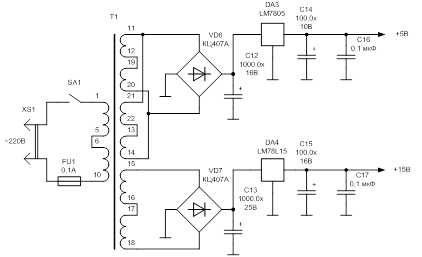

Рисунок 15 - Принципиальная электрическая схема блока питания
