Разработка дешифратора при заданном типе индикатора
.1. Дешифратор предназначен для преобразования двоичного числа, поступившего со счетчика, в 8 разрядный код для индикаторов типа АЛС342А. Условно принимаем, что при подаче логической единице сегмент на индикаторе светится.
Семисегментный индикатор показан на рисунке 9.
Услуги манипулятора Бобруйск аренда манипулятора manipulyator-bobruisk.tilda.ws.
.2. Каждый сегмент будет находиться в одном из двух состояний (светится или не светится) при каждой комбинации входных сигналов. Таблица состояний каждого индикатора при определенном коде на входе дешифратора - таблица 8.
Таблица 8.
|
№ |
Q3 |
Q2 |
Q1 |
a |
b |
c |
d |
e |
f |
g |
|
0 |
0 |
0 |
0 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
|
1 |
0 |
0 |
1 |
0 |
1 |
1 |
0 |
0 |
0 |
0 |
|
2 |
0 |
1 |
0 |
1 |
1 |
0 |
1 |
1 |
0 |
1 |
|
3 |
0 |
1 |
1 |
1 |
1 |
1 |
1 |
0 |
0 |
1 |
|
4 |
1 |
0 |
0 |
0 |
1 |
1 |
0 |
0 |
1 |
1 |
.3. Поведение каждого сегмента можно описать логической функцией, переменными которой являются Q3, Q2 и Q1. Составим карты Карно для всех сегментов и произведем минимизацию ЛФ, которыми описывается их состояние (см. рис. 10).

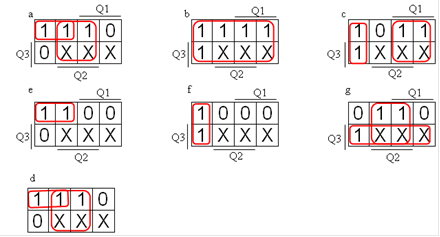

Рис 10. Карты Карно, для дешифратора.
6.4. Полученные логические функции:
6.5. На основе формул пункта 6.4. и сведений пункта 6.1. проектируем принципиальную схему дешифратора, которая представлена на рис. 11.
.6. Расчёт номиналов сопротивлений R4, R5, R6, R7, R8, R9, R10.
Для нормальной работы сегмента индикатора необходим ток, протекающий через него 15-20 мА и падение напряжения на нем 3,5 В. Следовательно можно рассчитать сопротивление резисторов:
