Алгоритм работы устройства

При включении контроллера происходит инициализация прерываний INT0, INT1, INT2 по спадающему фронту, инициализация порта PORTC управления двигателем, инициализация ЖКИ.

Для поворота двигателя необходимо переключать его обмотки в необходимом порядке, указанном в спецификации двигателя. Этот порядок задается в массиве nSteps. Текущий индекс переключения обмоток хванится в переменной nCurrentStep. Текущее положение антенны хранится в переменной nCurrentAngle в градусах.

Обработка нажатий клавиш происходит при помощи прерываний. Прерывание INT0 служит для обработки нажатия клавиши «Влево». Прерывание INT1 служит для обработки нажатия клавиши «Вправо», прерывание INT2 - клавиши «МЕНЮ».

При нажатии клавиши «МЕНЮ» обнуляется и выводится текущее положение антенны.

Рис. 5.1 - Блок-схема функции ext_int_menu обработки нажатия на клавишу «MENU»

При нажатии клавиши «Влево» / «Вправо» микроконтроллер поворачивает двигатель на 1 градус по/против часовой стрелки, отображая текущее положение антенны на ЖКИ. Если кнопка нажата более 0,3 секунды, то антенна поворачивается на 1 градус с периодом 0,3 секунды пока клавиша не будет отпущена.

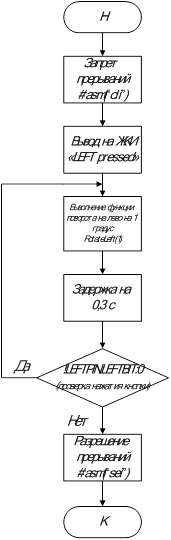

Рис. 5.2 - Блок-схема функции ext_int_left обработки нажатия на клавишу «LEFT»

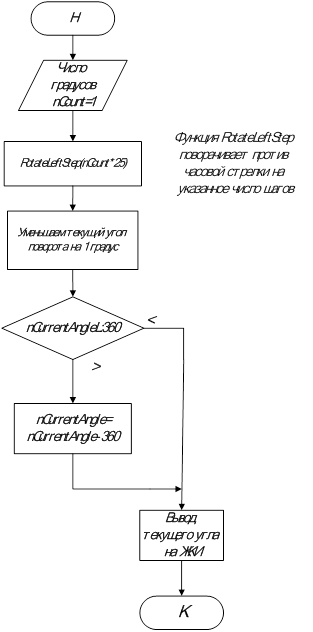

Рис. 5.3 - Блок-схема функции RotateLeft поворота антенны на 1 градус

Поворот двигателя осуществляется подачей заданной последовательности в порт управления двигателем. Для поворота по часовой стрелке необходимо выбрать последовательность в прямом порядке, для поворота против часовой стрелки - в обратном порядке. Функции передается параметр nCount, который задает количество шагов для поворота. Далее в цикле параметр с каждым шагом уменьшается до 0. При этом текущий индекс последовательности меняется от 0 до 3.
