Шаговый двигатель

Способы управления фазами шагового двигателя.

Первый способ обеспечивается попеременной коммутации фаз, при этом они не перекрываются, в один момент времени включена только одна фаза (рис 3.а). Этот способ называют ”one phase on” full step или wave drive mode. Точки равновесия ротора для каждого шага совпадают с «естественными» точками равновесия ротора у незапитанного двигателя. Недостатком этого способа управления является то, что для биполярного двигателя в один и тот же момент времени используется 50% обмоток, а для униполярного - только 25%. Это означает, что в таком режиме не может быть получен полный момент.

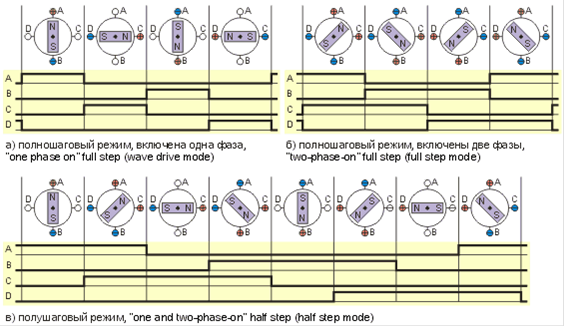

Рис. 3. Различные способы управления фазами шагового двигателя.

Второй способ - управление фазами с перекрытием: две фазы включены в одно и то же время. Его называют ”two-phase-on” full step или просто full step mode. При этом способе управления ротор фиксируется в промежуточных позициях между полюсами статора (рис. 3.б) и обеспечивается примерно на 40% больший момент, чем в случае одной включенной фазы. Этот способ управления обеспечивает такой же угол шага, как и первый способ, но положение точек равновесия ротора смещено на полшага.

Третий способ является комбинацией первых двух и называется полушаговым режимом, ”one and two-phase-on” half step или просто half step mode, когда двигатель делает шаг в половину основного. Этот метод управления достаточно распространен, так как двигатель с меньшим шагом стоит дороже и очень заманчиво получить от 100-шагового двигателя 200 шагов на оборот. Каждый второй шаг запитана лишь одна фаза, а в остальных случаях запитаны две (рис. 3.в). В результате угловое перемещение ротора составляет половину угла шага для первых двух способов управления. Кроме уменьшения размера шага этот способ управления позволяет частично избавиться от явления резонанса. Полушаговый режим обычно не позволяет получить полный момент, хотя наиболее совершенные драйверы реализуют модифицированный полушаговый режим, в котором двигатель обеспечивает практически полный момент, при этом рассеиваемая мощность не превышает номинальной.

Еще один способ управления называется микрошаговым режимом или micro stepping mode. При этом способе управления ток в фазах нужно менять небольшими шагами, обеспечивая таким образом, дробление половинного шага на еще меньшие микрошаги. Когда одновременно включены две фазы, но их токи не равны, то положение равновесия ротора будет лежать не в середине шага, а в другом месте, определяемом соотношением токов фаз. Меняя это соотношение, можно обеспечить некоторое количество микрошагов внутри одного шага. Кроме увеличения разрешающей способности, микрошаговый режим имеет и другие преимущества, которые будут описаны ниже. Вместе с тем, для реализации микрошагового режима требуются значительно более сложные драйверы, позволяющие задавать ток в обмотках с необходимой дискретностью. Полушаговый режим является частным случаем микрошагового режима, но он не требует формирования ступенчатого тока питания катушек, поэтому часто реализуется.

Применение шаговых двигателей

Шаговые двигатели находят широкое применение в различном оборудовании:

· Приборы точной механики и оптики

· Измерительные приборы, в том числе спектрометры, газоанализаторы, приборы для анализа нефтепродуктов; оборудование для отбора проб; приборы для контроля качества зерна, муки и т. д.

· Дозаторы и питатели

· Перемешивающие устройства

· Робототехника

· Стрелочные приборы (спидометры, тахометры, комбинации, часы) для автоэлектроники, летных тренажеров и т. п.

· Спектрометры

· Медицинское и лабораторное оборудование

· Координатные и поворотные столы

· Приводы ЧПУ - фрезерные, гравировальные, шлифовочные, электроэррозионные станки, комплексы лазерной, плазменной, газовой резки.

· Приводы исполнительных механизмов конвейерных систем

· Упаковочное, фасовочное, сортировочное, этикеровочное оборудование

· Вязальное, вышивальное оборудование

· Оборудование для намотки

· Полиграфические автоматы

· Морские радиолокационные и гидроакустические станции

· Светотехническое оборудование

· Дисководы, факсимильные аппараты, принтеры, сканеры, копировальные машины, а также различная бытовая техника

· Теплотехника

· Приводы для систем безопасности - турникеты, поворотные камеры

· Специальное технологическое оборудование
