Зависимость интегрального критерия и нормированного интегрального критерия от среднего пропускания ГКК

Интересно сравнить параметры ГКК построенных на основе двоичных и троичных последовательностей. Основными характеристиками АФ ГКК являются среднее пропускание и интегральный критерий . На рисунках 9 и 10 представлены зависимость интегрального критерия и нормального интегрального критерия соответственно от среднего пропускания.

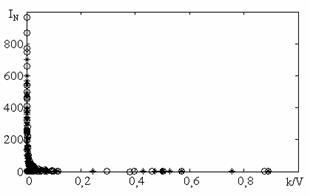

Рис. 9 - Зависимость интегрального критерия от среднего пропускания ГКК для двоичных последовательностей (звездочки) и для троичных последовательностей (кружки)

Рис. 10 - Зависимость нормированного интегрального критерия от среднего пропускания ГКК для двоичных последовательностей (звездочки) и для троичных последовательностей (кружки)

Из рисунков 9 и 10 видно, что для АФ ГКК построенных на основе двоичных последовательностей максимальное значение интегрального критерия и нормированного интегрального критерия меньше, чем максимальное значение для ГКК построенных на основе троичных. В то же время, большие значения для ТП располагаются в области низкого среднего пропускания, а большие значения для двоичных последовательностей располагаются в районе среднего пропускания равного 0.5.

Кроме того, данный факт важен при непосредственном производстве кодирующего коллиматора - необходимо проделать меньшее число отверстий, что существенно облегчает технологический процесс.
