Моделирование фильтра низкой частоты

Как было показано выше, для реализации выделения огибающей необходим ФНЧ. С помощью пакета FdaTool в среде Matlab был сформирован массив коэффициентов фильтра:

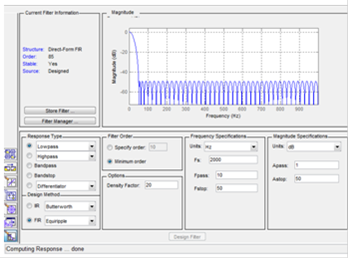

Рисунок 9 - Моделирование ФНЧ в программе FdaTool

Следующим этапом является свертка полученных коэффициентов и выборки реализации случайного процесса, результатом которой и будет отфильтрованная НЧ составляющая сигнала. После сложения и выделения квадратного корня имеем огибающую (показана на рисунке красным цветом):

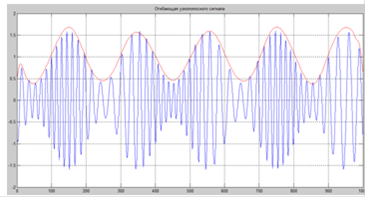

Рисунок 10 - Огибающая узкополосного сигнала

Рисунок 11 - Блок-схема моделирования некогерентного алгоритма обнаружения

Рисунок 12 - Блок-схема моделирования последетекторного алгоритма обнаружения
