0,5∙i (t) + 0,5∙ A (t) ∙cos (2ω0∙t +φ (t))(t) ∙ (-sin (ω0∙t)) = - A (t) ∙cos (ω0∙t +φ (t)) ∙sin (ω0∙t) =
,5∙ A (t) ∙sin (φ (t)) - 0,5∙ A (t) ∙sin (2ω0∙t+φ (t)) = (63)
0,5∙q (t) - 0,5∙ A (t) ∙sin (2ω0∙t+φ (t))
Из формул (62)
и (63)
видно, что результаты умножений содержат две составляющие - низкочастотную 0,5∙i (t) и 0,5∙q (t), которые являются действительной и мнимой частями комплексной огибающей и высокочастотную 0,5∙ A (t) ∙cos (2ω0∙t +φ (t)) и - 0,5∙ A (t) ∙sin (2ω0∙t+φ (t)), которые могут быть убраны фильтром низких частот (ФНЧ). На рисунках представлены схемы квадратурного демодулятора с фазовращателем и без фазовращателя.

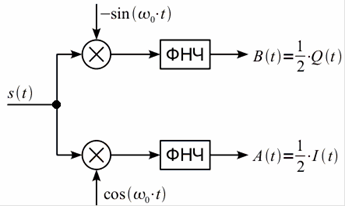

Рисунок 6 - Функциональная схема квадратурного демодулятора

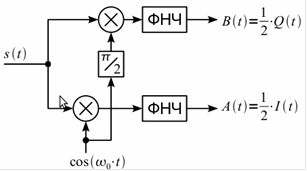

Рисунок 7 - Функциональная схема квадратурного демодулятора с фазовращателем
Таким образом, структурная схема последетекторного обнаружителя узкополосного сигнала принимает вид:
Рисунок 8 - Структурная схема последетекторного обнаружителя узкополосного сигнала
