Разработка контроллера

Для осуществления дипломного проекта потребуются следующие устройства:

однокристальная микроЭВМ;

датчик скорости;

датчик сигнализации;

датчик давления;

датчик температуры;

жидкокристаллический индикатор (ЖКИ);

клавиатура;

драйвер управления IGBT транзистором.

МикроЭВМ (микроконтроллер) обеспечивает управление всей схемой и соответственно позволяет выполнять все заданные функции, т.о. микроконтроллер является основой всего устройства. Датчики служат для определения основных параметров теплового насоса путём измерения времени между двумя цифровыми сигналами, поступившими с него. ЖКИ и клавиатура позволяют выводить и задавать основные рабочие параметры, а драйвер управления IGBT транзистором и сам IGBT транзистор делают возможным регулирование путём широтно - импульсной модуляции (ШИМ).

В основу структурной функциональной схемы (рисунок 4.1) был положен аппаратно-программный метод реализации алгоритма, предполагающий разработку как программных, так и аппаратных средств. Сюда относятся построения устройств управления с программной логикой на основе микропроцессора. Этот вариант охватывает широкие возможности для применения больших интегральных микросхем (БИС) в аппаратуре устройств защиты и позволяет в наибольшей степени согласовать разрабатываемые аппаратно-программные устройства с особенностями решаемых задач.

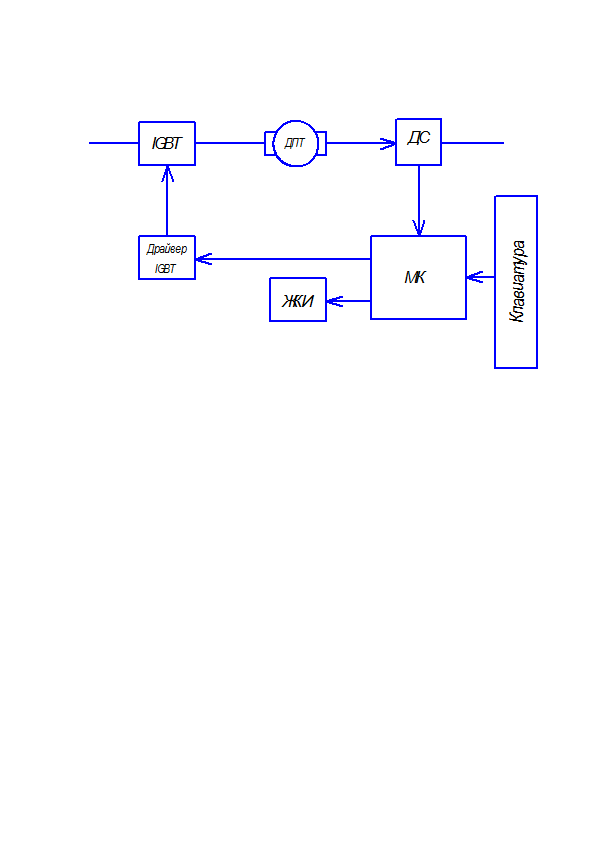

Рисунок 4.1 Структурная функциональная схема устройства

МК - микроконтроллер

ДС - датчик скорости

ДПТ - тепловой насос

ЖКИ - жидкокристаллический индикатор
