, , (1.20)
где q - число используемых частот.
Рисунок 6
Рисунок 7

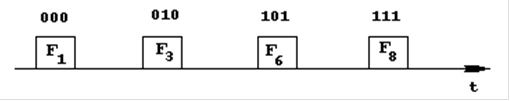

На рисунке 7 представлены диаграммы низкочастотных кодовых комбинаций комбинационного кода. Каждая кодовая комбинация представляет собой посылку нескольких частот. С увеличением числа частот в течение одной посылки при неизменной мощности передатчика интенсивности спектральных составляющих сформированного сигнала быстро падают, что ухудшает помехоустойчивость этих сигналов. Увеличить интенсивности спектральных составляющих при большом их числе и в то же время оградить канал связи от перекрестных искажений возможно лишь путем предъявления жестких требований к линейности соответствующих узлов канала. Поэтому обычно число частот в посылке не превышает двух. Для комбинационного кода:
, , (1.21)
где q - число используемых частот;- число частот в одной посылке;
Сq - число сочетаний из q по l.
На рисунке 7 представлена диаграмма кодовой комбинации частотно-временного кода. При передаче этой комбинации последовательно передается сначала группа посылок, образованных комбинациями частот, затем следует посылка разделительной частоты Fp, потом опять группа посылок, образованных комбинациями частот и т.д. Число посылок m в группе является основанием данного кода и равно числу сочетаний из q частот по l, число групп посылок в одной комбинации определяется значностью кода n. На рисунке 8 изображена комбинация кода, у которого основание m = 3 (q=3, l=2), а значность n=2. Для частотно-временного кода:
, . (1.22)
Рисунок 8

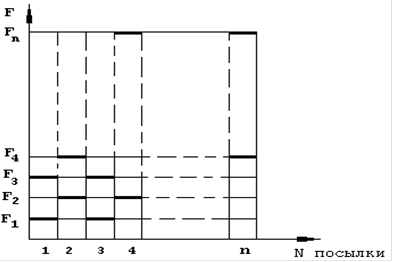

Комбинация полного сменно-посылочного кода представляет собой совокупность n посылок нескольких частот, причем каждая из посылок отличается от соседних не менее чем одной частотой. На рисунке 9 изображена диаграмма, иллюстрирующая структуру кодовой комбинации этого кода. Для полного сменно-посылочного кода:
,
, (1.23)
.
Комбинация неполного сменно-посылочного кода представляет собой совокупность n посылок нескольких частот, причем каждая из посылок отличается от соседних всеми образующими ее частотами.
Рисунок 9

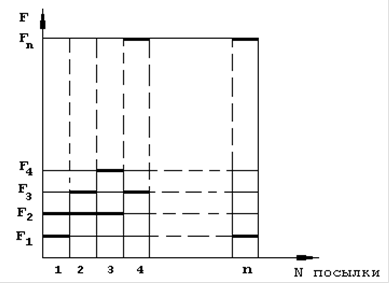

В сравнении с полным сменно-посылочным кодом этот код образует меньшее количество разрешенных комбинаций (отсюда название - неполный) и обладает избыточностью. На рисунке 10 представлена диаграмма, иллюстрирующая структуру кодовой комбинации неполного сменно-посылочного кода. Для кода этого типа:
,
, (1.24)
.
Как видно из сравнения характеристик рассмотренных частотных кодов, наибольшей информативностью и наименьшими энергетическими затратами обладает частотно-временной код. Все рассмотренные коды, за исключением двухсимвольного бинарного кода, нашли применение в радиолиниях передачи информации.
Рисунок 10
